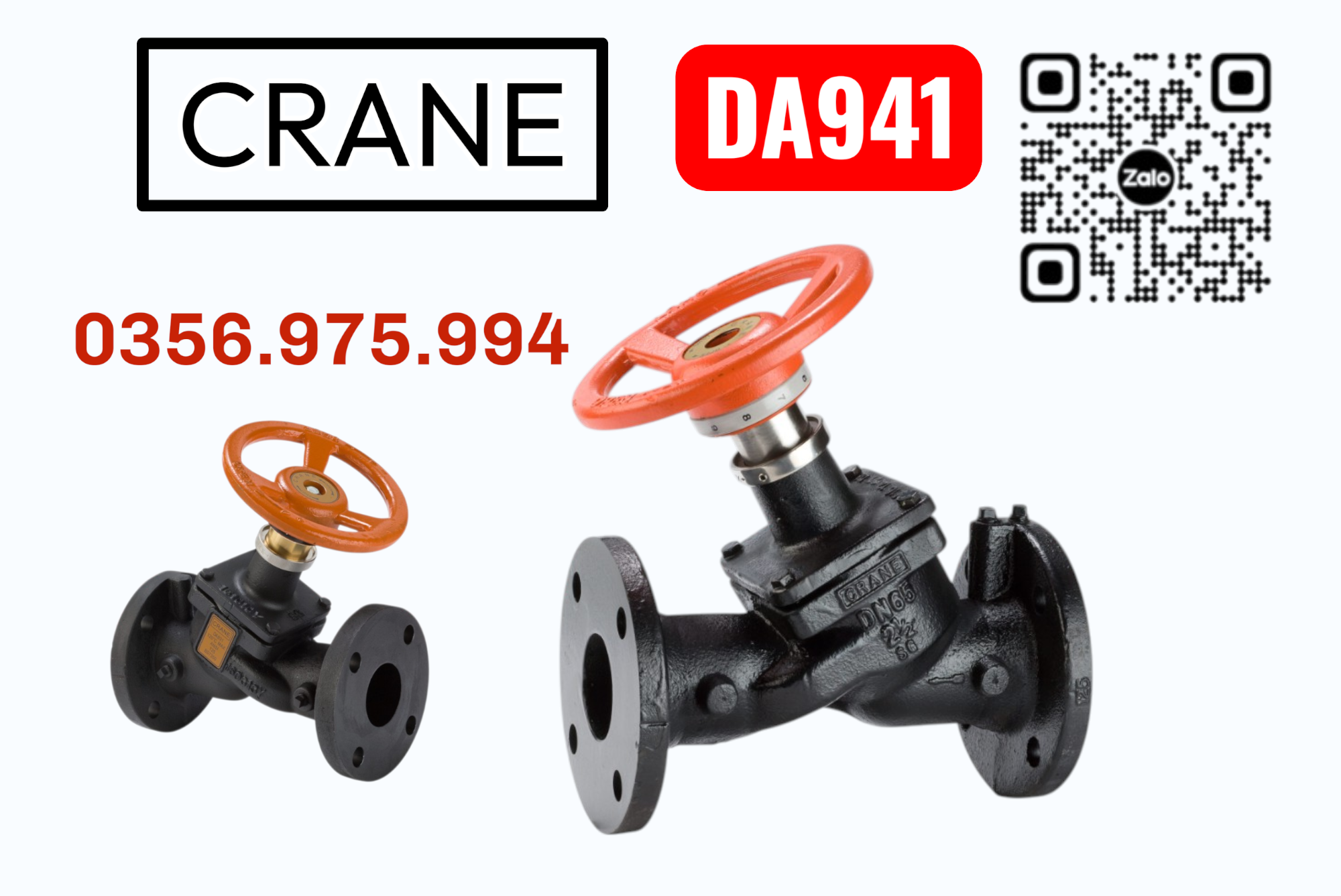

Van cân bằng Crane DA941 DN65-DN300 | Fixed Orifice Double Regulating Valve (FODRV)
Van cân bằng Crane DA941 là gì?
Van cân bằng Crane DA941 là dòng
Fixed Orifice Double Regulating Valve (FODRV) được thiết kế để điều chỉnh, cân bằng và đo lưu lượng trong các hệ thống HVAC, Chiller, nước lạnh (Chilled Water) và nước nóng (Heating Water). Đây là sản phẩm của
Crane Fluid Systems, thương hiệu nổi tiếng trong lĩnh vực van công nghiệp và giải pháp cân bằng thủy lực cho các công trình thương mại và công nghiệp.
Điểm nổi bật của
van cân bằng Crane DA941 là thiết kế
Fixed Orifice (lỗ đo cố định), cho phép đo chênh áp với độ chính xác cao, giúp kỹ thuật viên dễ dàng xác định lưu lượng thực tế và cân chỉnh hệ thống theo đúng thông số thiết kế. Sản phẩm được chế tạo từ
gang cầu (Ductile Iron), kích thước từ
DN65 đến DN300, đáp ứng yêu cầu của nhiều dự án quy mô lớn.
Thông số kỹ thuật van cân bằng Crane DA941
| Thông số |
Giá trị |
| Model |
DA941 |
| Tên sản phẩm |
Fixed Orifice Double Regulating Valve (FODRV) |
| Kích thước |
DN65 – DN300 |
| Vật liệu thân |
Gang cầu (Ductile Iron) |
| Loại van |
Van cân bằng lưu lượng |
| Kiểu kết nối |
Mặt bích |
| Môi chất |
Nước lạnh, nước nóng, nước tuần hoàn |
| Ứng dụng |
HVAC, Chiller, Heating Water, Cooling Water |
| Thương hiệu |
Crane Fluid Systems |

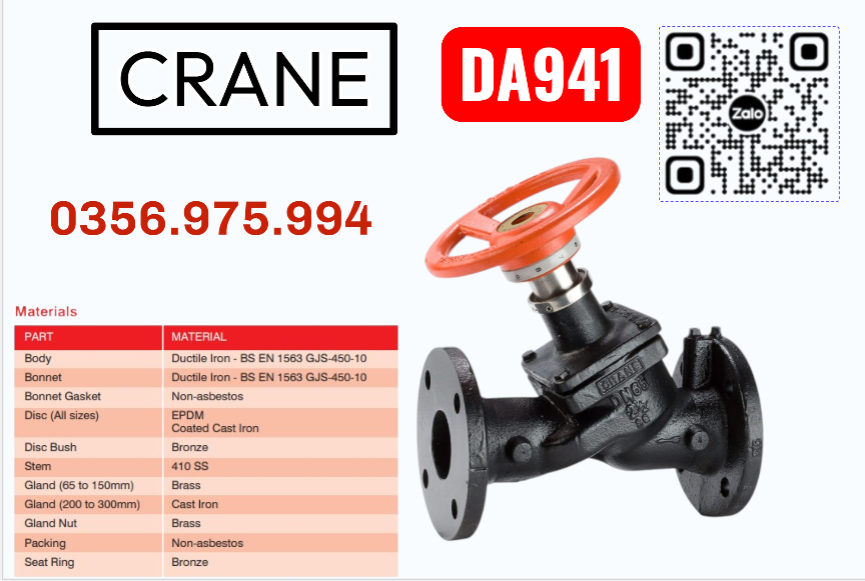

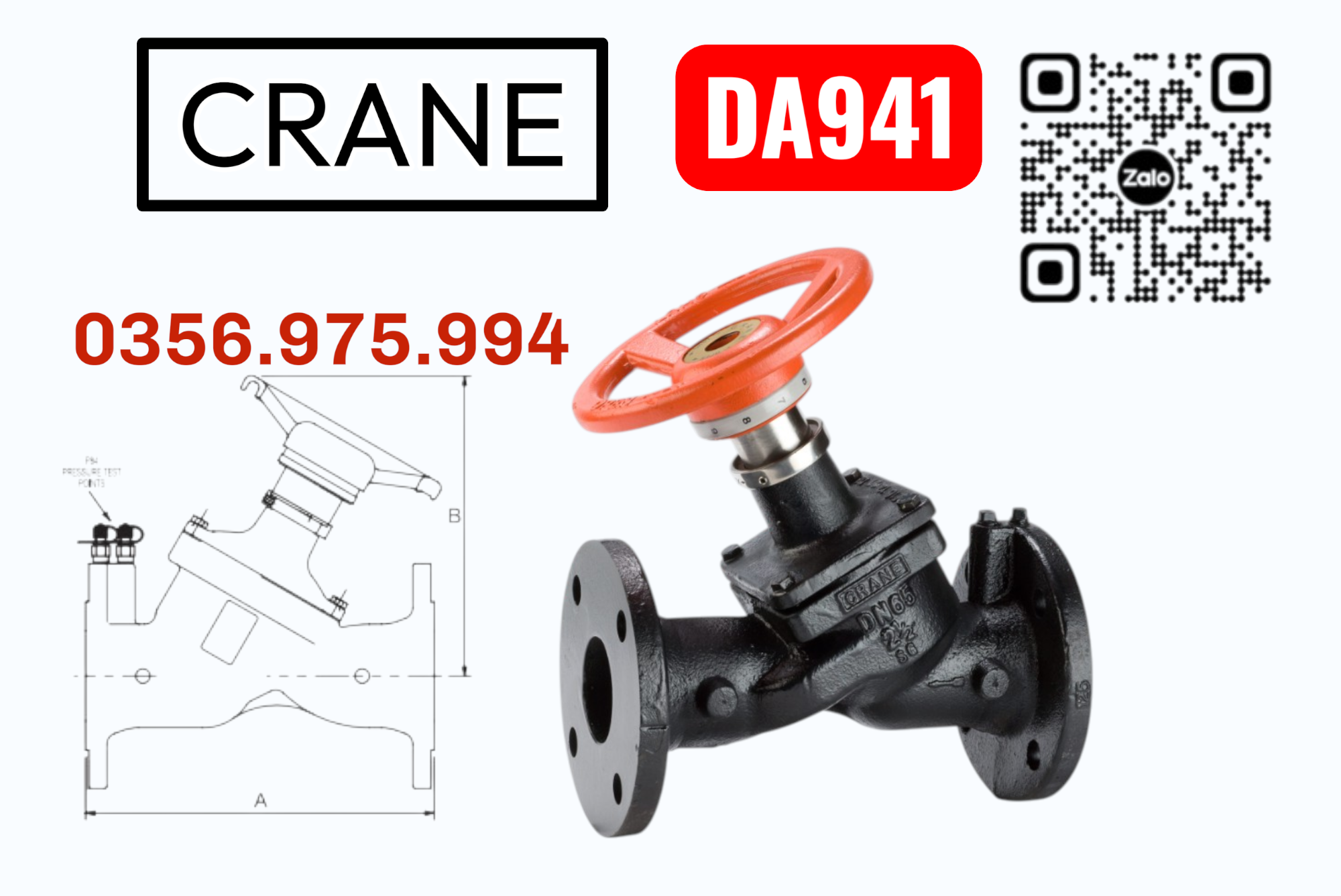

Cấu tạo van cân bằng Crane DA941
Van cân bằng Crane DA941 được thiết kế chắc chắn với các bộ phận có độ chính xác cao nhằm đảm bảo hiệu quả cân bằng lưu lượng và tuổi thọ lâu dài.
Cấu tạo chính gồm:
- Thân van bằng gang cầu chịu áp lực cao.
- Đĩa van điều tiết lưu lượng.
- Ty van bằng thép không gỉ.
- Ghế van chống mài mòn.
- Tay quay điều chỉnh lưu lượng.
- Cơ cấu khóa vị trí sau khi cân chỉnh.
- Hai đầu đo áp suất.
- Lỗ đo cố định (Fixed Orifice) phục vụ đo chênh áp và tính toán lưu lượng.
Thiết kế
Fixed Orifice giúp giá trị đo ổn định, giảm sai số trong quá trình cân bằng hệ thống.
Nguyên lý hoạt động của van cân bằng Crane DA941
Van hoạt động bằng cách thay đổi độ mở của đĩa van để điều chỉnh lưu lượng nước qua đường ống.
Trong quá trình cân bằng hệ thống:
- Kỹ thuật viên điều chỉnh tay quay đến lưu lượng yêu cầu.
- Hai đầu đo áp suất ghi nhận chênh áp qua lỗ đo cố định.
- Thiết bị đo chuyên dụng sẽ tính toán lưu lượng thực tế.
- Sau khi đạt thông số thiết kế, cơ cấu khóa giữ nguyên vị trí cài đặt.
Nhờ thiết kế
Fixed Orifice, quá trình đo lưu lượng có độ lặp lại cao và thuận tiện cho việc kiểm tra định kỳ.
Ưu điểm nổi bật của van cân bằng Crane DA941
Cân bằng lưu lượng chính xác
Thiết kế lỗ đo cố định giúp việc xác định lưu lượng ổn định và giảm sai số trong quá trình vận hành.
Hỗ trợ đo lưu lượng nhanh chóng
Các đầu đo áp suất tích hợp giúp kỹ thuật viên dễ dàng kiểm tra, hiệu chỉnh và nghiệm thu hệ thống mà không cần tháo rời van.
Thiết kế Double Regulating
Ngoài chức năng cân bằng lưu lượng,
van cân bằng Crane DA941 còn có thể sử dụng như van khóa. Sau khi bảo trì, van có thể mở lại đúng vị trí đã cài đặt mà không cần cân chỉnh lại.
Thân gang cầu bền bỉ
Vật liệu gang cầu có khả năng chịu áp lực, chống ăn mòn và phù hợp với môi trường làm việc liên tục trong các hệ thống HVAC.
Giảm chi phí vận hành
Việc phân phối lưu lượng chính xác giúp bơm hoạt động hiệu quả hơn, giảm tiêu hao điện năng và nâng cao hiệu suất trao đổi nhiệt.
Ứng dụng của van cân bằng Crane DA941
Van cân bằng Crane DA941 được sử dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống điều hòa không khí trung tâm (HVAC).
- Hệ thống Chiller.
- Hệ thống nước lạnh (Chilled Water).
- Hệ thống nước nóng (Heating Water).
- Trung tâm thương mại.
- Bệnh viện.
- Khách sạn và khu nghỉ dưỡng.
- Cao ốc văn phòng.
- Nhà máy sản xuất.
- Trung tâm dữ liệu (Data Center).
- Hệ thống nước tuần hoàn công nghiệp.
So sánh van cân bằng Crane DA941 và DA931
Nhiều khách hàng thường phân vân giữa hai dòng DA931 và DA941. Điểm khác biệt chính nằm ở thiết kế bộ phận đo lưu lượng:
| Tiêu chí |
Crane DA941 |
Crane DA931 |
| Kiểu lỗ đo |
Fixed Orifice |
Variable Orifice |
| Độ ổn định khi đo |
Rất cao |
Linh hoạt theo vị trí điều chỉnh |
| Khả năng cân chỉnh |
Chính xác, ổn định |
Chính xác, dễ tối ưu theo điều kiện thực tế |
| Ứng dụng |
Hệ thống yêu cầu độ ổn định cao |
Hệ thống cần điều chỉnh linh hoạt |
Việc lựa chọn model phù hợp sẽ phụ thuộc vào yêu cầu kỹ thuật và phương pháp cân bằng của từng dự án.
Hướng dẫn lắp đặt
Để
van cân bằng Crane DA941 hoạt động hiệu quả, cần lưu ý:
- Lắp van theo đúng chiều mũi tên trên thân.
- Làm sạch đường ống trước khi lắp đặt.
- Đảm bảo khoảng ống thẳng theo khuyến nghị của nhà sản xuất.
- Tiến hành cân chỉnh lưu lượng sau khi hoàn thiện hệ thống.
- Kiểm tra độ kín của các mối nối trước khi đưa vào vận hành.
Bảo trì định kỳ
Việc bảo dưỡng định kỳ giúp duy trì hiệu suất và tuổi thọ của van:
- Kiểm tra khả năng đóng mở.
- Vệ sinh các đầu đo áp suất.
- Kiểm tra cơ cấu khóa vị trí.
- Làm sạch cặn bẩn trong hệ thống.
- Kiểm tra độ kín của các mối nối và mặt bích.
Tại sao nên chọn van cân bằng Crane DA941?
Van cân bằng Crane DA941 được nhiều đơn vị tư vấn, nhà thầu cơ điện và chủ đầu tư lựa chọn nhờ các ưu điểm:
- Thương hiệu Crane Fluid Systems uy tín toàn cầu.
- Thiết kế Fixed Orifice Double Regulating Valve (FODRV) cho độ chính xác cao.
- Thân gang cầu chắc chắn, tuổi thọ dài.
- Dải kích thước từ DN65 đến DN300 đáp ứng nhiều quy mô công trình.
- Dễ lắp đặt, cân chỉnh và bảo trì.
- Giúp hệ thống HVAC vận hành ổn định và tiết kiệm năng lượng.
Kết luận
Van cân bằng Crane DA941 DN65-DN300 là giải pháp tối ưu cho các hệ thống HVAC, Chiller và mạng lưới nước tuần hoàn cần cân bằng lưu lượng với độ chính xác cao. Nhờ thiết kế
Fixed Orifice Double Regulating Valve (FODRV), thân
gang cầu Ductile Iron và khả năng đo chênh áp ổn định, sản phẩm giúp tối ưu hiệu suất hệ thống, giảm tiêu hao năng lượng và kéo dài tuổi thọ thiết bị.
Nếu bạn đang tìm kiếm một dòng
van cân bằng Crane DA941 chất lượng cao, bền bỉ và đáp ứng các tiêu chuẩn kỹ thuật cho dự án HVAC hoặc công nghiệp, DA941 là lựa chọn đáng cân nhắc nhờ hiệu quả vận hành ổn định và chi phí sử dụng lâu dài.
