Tối ưu hóa BMS cho hệ thống Van Điều Khiển Nhiệt Hiệu Suất Cao G3FA Clorius Controls

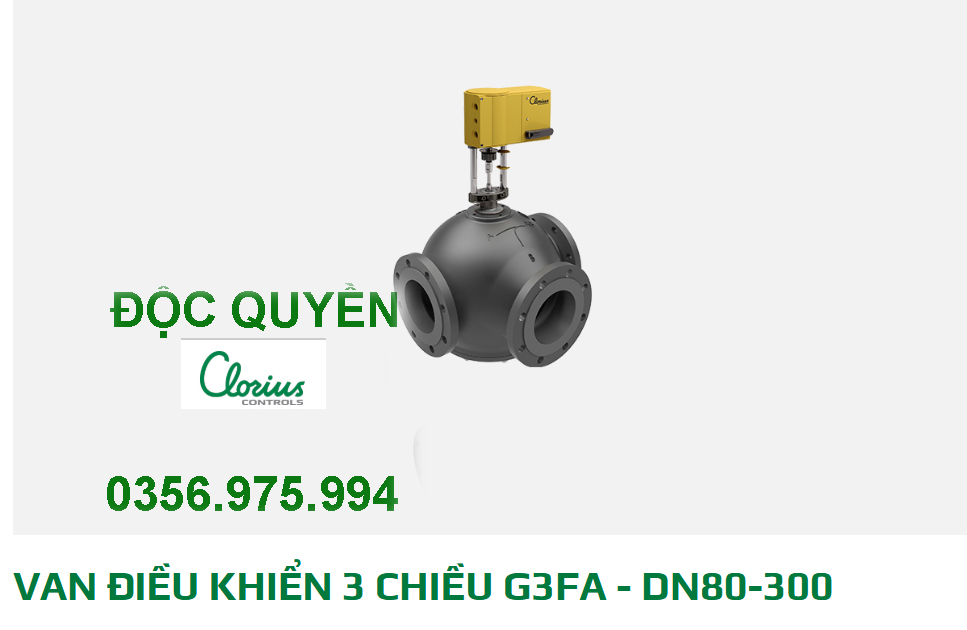

Dòng van 3 ngả G3FA (DN 80 – 300) là một trong những sản phẩm mạnh nhất của chúng tôi cho ứng dụng HVAC & Cooling Systems, đặc biệt là hệ thống Chiller, AHU, FCU lớn và các công trình yêu cầu độ tin cậy cao. Dưới đây là hướng dẫn tối ưu hóa BMS dành riêng cho hệ thống sử dụng van G3FA.

1. Tổng quan về Van G3FA trong hệ thống HVAC

• Loại van: 3-way (Mixing / Diverting), thân gang cầu nodular (GGG40), PN10/PN16.
• Ứng dụng chính: Điều tiết nước lạnh/nóng trong Chiller Plant, AHU, Heat Exchanger, hệ thống làm mát phụ tải.
• Đặc điểm nổi bật: Low leakage (phiên bản Soft Seat), độ bền cao, phù hợp môi trường công nghiệp và tòa nhà.

2. Các bước Tối ưu hóa BMS cho Van G3FA

A. Chọn Actuator & Positioner phù hợp

• Khuyến nghị Clorius:
  • Actuator điện: AVM234 / AVF234 (điều khiển tuyến tính, tín hiệu 0-10V / 4-20mA).
  • Actuator khí nén: Phù hợp khu vực nguy hiểm hoặc cần lực lớn.
• Tích hợp Positioner thông minh (nếu dùng khí nén) để có feedback chính xác vị trí van (0-100%).

B. Giao thức kết nối với BMS

Giao thức	Ưu điểm	Khuyến nghị sử dụng
Modbus RTU/TCP	Đơn giản, chi phí thấp	Hầu hết dự án Việt Nam
BACnet MS/TP hoặc IP	Tiêu chuẩn BMS cao cấp, BTL certified	Tòa nhà Grade A, bệnh viện, data center
Analog 4-20mA / 0-10V	Dự phòng, ổn định cao	Luôn có để backup

Mẹo tối ưu: Sử dụng dual signal (Analog + Digital) để tăng độ tin cậy.

C. Chiến lược Điều khiển BMS tối ưu

1. PID Tuning chuyên sâu
   • Van G3FA có đặc tính tuyến tính tốt → Sử dụng PID với Auto-tuning.
   • Tham số gợi ý ban đầu:
     • P = 1.5 – 3.0
     • I = 60 – 120 giây
     • D = 0 – 10 giây (thường tắt ở HVAC)
2. Cascade Control (Điều khiển tầng)
   • Outer loop: Nhiệt độ không khí/phòng (sensor tại AHU/FCU).
   • Inner loop: Lưu lượng hoặc ΔT qua van G3FA → Phản hồi nhanh hơn, ổn định hơn.
3. Energy Optimization
   • Pressure Independent Control kết hợp van G3FA.
   • Tích hợp Demand Response theo tải thực tế (occupancy, thời tiết).
   • Giám sát kWh/ton của Chiller để tự động reset Setpoint.
4. Sequence Control
   • Ưu tiên van bypass → van mixing → van diverting theo logic tiết kiệm năng lượng.
   • Lead/Lag cho nhiều van song song (ví dụ 2-3 van DN150+).

D. Monitoring & Predictive Maintenance

• Giám sát realtime: Vị trí van, mô-men xoắn actuator, ΔP, lưu lượng (nếu có flow meter), nhiệt độ inlet/outlet.
• Cảnh báo:
  • Van kẹt (>5% lệch lệnh & feedback).
  • Leakage tăng (soft seat).
  • Actuator quá tải.
• Tích hợp Fault Detection & Diagnostics (FDD) trong BMS.

E. Best Practices lắp đặt & Commissioning

• Đảm bảo khoảng cách thẳng trước/sau van ≥ 5D.
• Lắp vị trí actuator hướng lên trên (đặc biệt marine/indoor ẩm).
• Kiểm tra stroking time và close-off pressure trước khi integrate BMS.
• Sử dụng Clorius Valve Sizing Program để chọn Kv chính xác.

---

Bạn cần hỗ trợ cụ thể gì tiếp theo?

1. Bản vẽ sơ đồ BMS + PID cho hệ thống G3FA?
2. File datasheet & wiring diagram của actuator AVM/AVF?
3. Bảng tính sizing van G3FA theo lưu lượng & ΔP?
4. Case study thực tế (tòa nhà/chiller plant)?
5. Báo giá actuator + positioner tương thích BMS?

Hãy cho tôi biết quy mô dự án (số lượng van, DN, loại actuator đang dùng, hãng BMS: Siemens, Honeywell, Schneider, Delta, Johnson Controls… ), tôi sẽ đưa ra giải pháp chi tiết và tối ưu nhất.
