Cách bảo vệ Heater Caloritech CXI khỏi hiện tượng quá nhiệt

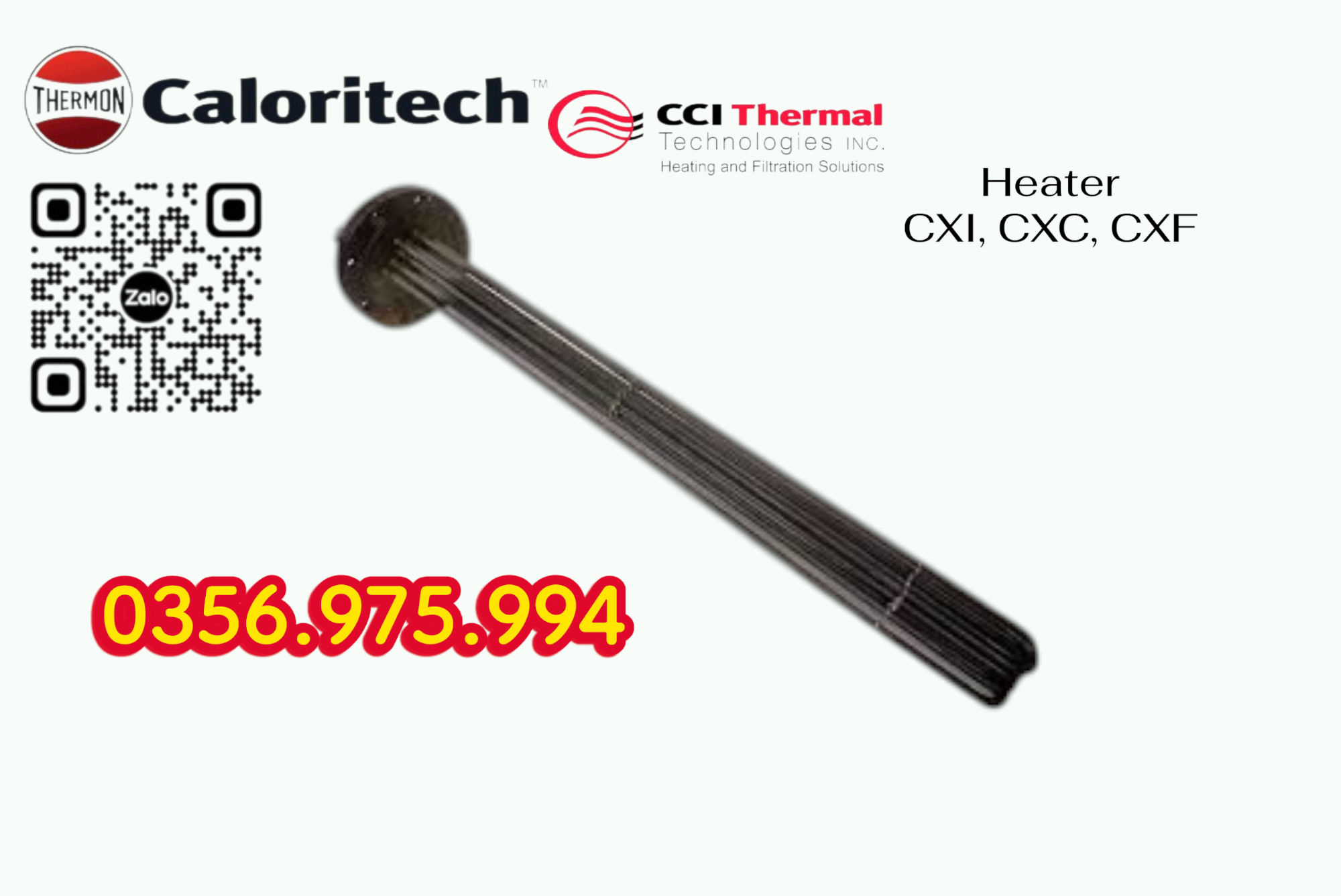

Heater Caloritech CXI là dòng flange immersion heater được thiết kế cho các ứng dụng gia nhiệt công nghiệp với độ bền và hiệu suất cao. Tuy nhiên, giống như mọi thiết bị gia nhiệt điện khác, nếu vận hành không đúng cách hoặc thiếu các biện pháp bảo vệ, heater có thể gặp hiện tượng quá nhiệt (overheating), làm giảm tuổi thọ phần tử gia nhiệt, ảnh hưởng đến chất lượng môi chất và gây mất an toàn cho hệ thống. Dưới đây là những giải pháp hiệu quả giúp bảo vệ Heater Caloritech CXI khỏi hiện tượng quá nhiệt.

Hiểu nguyên nhân gây quá nhiệt

Hiện tượng quá nhiệt thường xảy ra khi nhiệt lượng sinh ra không được truyền đi hiệu quả. Một số nguyên nhân phổ biến gồm:

• Heater hoạt động khi không có môi chất hoặc mức chất lỏng quá thấp.
• Lưu lượng chất lỏng qua heater không đủ.
• Bộ điều khiển nhiệt độ bị lỗi.
• Cảm biến nhiệt độ hoạt động không chính xác.
• Bề mặt phần tử gia nhiệt bị đóng cặn làm giảm khả năng truyền nhiệt.
• Lựa chọn mật độ công suất (Watt Density) không phù hợp với môi chất.
• Điện áp cấp cao hơn thông số thiết kế.

Việc xác định đúng nguyên nhân sẽ giúp lựa chọn phương án bảo vệ phù hợp và nâng cao độ tin cậy của hệ thống.

Lắp đặt cảm biến nhiệt độ độc lập

Một trong những giải pháp quan trọng nhất là sử dụng cảm biến nhiệt độ độc lập để giám sát nhiệt độ của môi chất hoặc nhiệt độ vỏ heater.

Các loại cảm biến thường được sử dụng gồm:

• RTD Pt100
• Thermocouple loại J hoặc K
• Thermistor trong một số ứng dụng đặc biệt

Cảm biến cần được đặt tại vị trí phản ánh chính xác nhiệt độ thực tế của môi chất nhằm đảm bảo hệ thống điều khiển phản ứng kịp thời khi nhiệt độ tăng vượt giới hạn.

Trang bị bộ giới hạn nhiệt độ cao (High Limit Thermostat)

Ngoài bộ điều khiển nhiệt độ chính, nên lắp thêm bộ giới hạn nhiệt độ độc lập (High Limit Thermostat).

Thiết bị này hoạt động như một lớp bảo vệ thứ hai:

• Tự động ngắt nguồn heater khi nhiệt độ vượt giá trị cài đặt.
• Hoạt động độc lập với bộ điều khiển chính.
• Giảm nguy cơ hư hỏng heater khi bộ điều khiển chính gặp sự cố.

Đây là giải pháp được áp dụng rộng rãi trong các hệ thống gia nhiệt công nghiệp yêu cầu độ an toàn cao.

Sử dụng bộ điều khiển PID

Thay vì điều khiển đóng/ngắt đơn giản (ON/OFF), bộ điều khiển PID giúp:

• Điều chỉnh công suất gia nhiệt mượt hơn.
• Hạn chế dao động nhiệt độ.
• Giảm hiện tượng vượt nhiệt (Overshoot).
• Duy trì nhiệt độ ổn định hơn.

Điều này đặc biệt hữu ích trong các quy trình yêu cầu kiểm soát nhiệt độ chính xác như hóa chất, thực phẩm hoặc dược phẩm.

Đảm bảo heater luôn được ngập trong môi chất

Đối với heater ngâm, phần tử gia nhiệt phải luôn được bao phủ hoàn toàn bởi chất lỏng.

Nếu heater hoạt động khi:

• bồn chứa cạn,
• mực chất lỏng xuống thấp,
• hoặc có bọt khí bao quanh phần tử gia nhiệt,

nhiệt độ bề mặt sẽ tăng rất nhanh, dẫn đến cháy điện trở hoặc hỏng lớp cách điện.

Để phòng tránh, nên lắp:

• Công tắc báo mức chất lỏng (Level Switch).
• Cảm biến mức liên tục.
• Hệ thống liên động (Interlock) chỉ cho phép heater hoạt động khi mực chất lỏng đạt yêu cầu.

Duy trì lưu lượng môi chất phù hợp

Trong hệ thống tuần hoàn, lưu lượng đóng vai trò quan trọng trong việc tản nhiệt khỏi phần tử gia nhiệt.

Nếu lưu lượng giảm do:

• bơm hỏng,
• van đóng,
• đường ống bị tắc,

heater có thể quá nhiệt cục bộ.

Giải pháp là sử dụng:

• Flow Switch.
• Flow Transmitter.
• Liên động giữa bơm và heater để heater chỉ hoạt động khi lưu lượng đạt mức tối thiểu.

Lựa chọn mật độ công suất phù hợp

Mật độ công suất (Watt Density) quyết định nhiệt độ bề mặt của phần tử gia nhiệt.

Đối với các môi chất có độ nhớt cao hoặc dễ phân hủy bởi nhiệt như:

• dầu FO,
• dầu truyền nhiệt,
• dầu nhớt,
• hóa chất,

nên sử dụng heater có mật độ công suất thấp để giảm nguy cơ tạo điểm nóng (Hot Spot).

Việc lựa chọn đúng công suất và diện tích truyền nhiệt sẽ giúp tăng hiệu suất và kéo dài tuổi thọ thiết bị.

Vệ sinh định kỳ bề mặt heater

Sau thời gian vận hành, các lớp cặn như:

• cặn đá vôi,
• muối khoáng,
• cặn dầu,
• cặn hóa chất,

có thể bám trên bề mặt heater.

Lớp cặn này làm giảm khả năng truyền nhiệt, khiến nhiệt độ phần tử gia nhiệt tăng cao hơn bình thường.

Do đó cần:

• Kiểm tra định kỳ.
• Làm sạch bề mặt heater bằng phương pháp phù hợp với từng loại môi chất.
• Thay thế phần tử gia nhiệt nếu phát hiện ăn mòn hoặc biến dạng.

Kiểm tra điện áp nguồn

Điện áp cấp vượt quá thông số thiết kế sẽ làm công suất heater tăng theo bình phương điện áp, khiến nhiệt độ bề mặt tăng nhanh.

Vì vậy cần:

• Kiểm tra điện áp trước khi đưa thiết bị vào vận hành.
• Đảm bảo nguồn điện ổn định.
• Sử dụng thiết bị bảo vệ quá áp nếu cần.

Tích hợp hệ thống giám sát PLC hoặc SCADA

Trong các nhà máy hiện đại, Heater Caloritech CXI thường được kết nối với PLC hoặc SCADA để theo dõi liên tục:

• Nhiệt độ môi chất.
• Nhiệt độ heater.
• Dòng điện.
• Điện áp.
• Trạng thái cảnh báo.
• Lưu lượng.
• Mức chất lỏng.

Khi phát hiện bất thường, hệ thống có thể:

• Phát cảnh báo.
• Ghi nhận lịch sử sự cố.
• Tự động ngắt heater nhằm hạn chế hư hỏng.

Thực hiện bảo trì định kỳ

Bảo trì định kỳ giúp phát hiện sớm các nguy cơ dẫn đến quá nhiệt, bao gồm:

• Kiểm tra điện trở cách điện.
• Kiểm tra đầu nối điện.
• Kiểm tra cảm biến nhiệt độ.
• Kiểm tra thermostat.
• Kiểm tra relay hoặc contactor.
• Kiểm tra tình trạng phần tử gia nhiệt.
• Đánh giá hiệu quả truyền nhiệt.

Việc bảo trì theo khuyến nghị của nhà sản xuất sẽ giúp thiết bị hoạt động ổn định và giảm nguy cơ dừng máy ngoài kế hoạch.

Kết luận

Bảo vệ Heater Caloritech CXI khỏi hiện tượng quá nhiệt cần kết hợp nhiều giải pháp, từ lựa chọn đúng thiết bị, lắp đặt cảm biến và bộ giới hạn nhiệt độ, duy trì lưu lượng và mức chất lỏng phù hợp đến vệ sinh, bảo trì định kỳ và tích hợp hệ thống điều khiển tự động. Khi được thiết kế và vận hành đúng cách, Heater Caloritech CXI không chỉ duy trì hiệu suất gia nhiệt ổn định mà còn kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và nâng cao độ an toàn cho toàn bộ hệ thống công nghiệp.



Kilo- Watt	Voltage	Phase	B Dim	General Purpose Terminal Box		NEMA 4 Terminal Box		Explosion Proof Terminal Box
				No t/stat	50 - 250°F t/stat	No t/stat	50 - 250°F t/stat	No t/stat	50 - 250°F t/stat
6	480	3	21.75	CXI306F321	CXIT306F321	CXI306F321R	CXIT306F321R	CXI306F321X	CXIT306F321X
6	600	3	21.75	CXI306F321	CXIT306F321	CXI306F321R	CXIT306F321R	CXI306F321X	CXIT306F321X
7.5	480	3	25.25	CXI307F325	CXIT307F325	CXI307F325R	CXIT307F325R	CXI307F325X	CXIT307F325X
7.5	600	3	25.25	CXI307F325	CXIT307F325	CXI307F325R	CXIT307F325R	CXI307F325X	CXIT307F325X
9	480	3	29	CXI309F329	CXIT309F329	CXI309F329R	CXIT309F329R	CXI309F329X	CXIT309F329X
9	600	3	29	CXI309F329	CXIT309F329	CXI309F329R	CXIT309F329R	CXI309F329X	CXIT309F329X
12	480	3	36.5	CXI312F336	CXIT312F336	CXI312F336R	CXIT312F336R	CXI312F336X	CXIT312F336X
12	600	3	36.5	CXI312F336	CXIT312F336	CXI312F336R	CXIT312F336R	CXI312F336X	CXIT312F336X
15	480	3	43.75	CXI315F343	CXIT315F343	CXI315F343R	CXIT315F343R	CXI315F343X	CXIT315F343X
15	600	3	43.75	CXI315F343	CXIT315F343	CXI315F343R	CXIT315F343R	CXI315F343X	CXIT315F343X
18	480	3	51.25	CXI318F351	CXIT318F351	CXI318F351R	CXIT318F351R	CXI318F351X	CXIT318F351X
18	600	3	51.25	CXI318F351	CXIT318F351	CXI318F351R	CXIT318F351R	CXI318F351X	CXIT318F351X

Kilo- Watt	Voltage	Phase	B Dim	General Purpose Terminal Box		NEMA 4 Terminal Box		Explosion Proof Terminal Box
				No t/stat	50 - 250°F t/stat	No t/stat	50 - 250°F t/stat	No t/stat	50 - 250°F t/stat
12	480	3	21.75	CXI612F421	CXIT612F421	CXI612F421R	CXIT612F421R	CXI612F421X	CXIT612F421X
12	600	3	21.75	CXI612F421	CXIT612F421	CXI612F421R	CXIT612F421R	CXI612F421X	CXIT612F421X
15	480	3	25.25	CXI615F425	CXIT615F425	CXI615F425R	CXIT615F425R	CXI615F425X	CXIT615F425X
15	600	3	25.25	CXI615F425	CXIT615F425	CXI615F425R	CXIT615F425R	CXI615F425X	CXIT615F425X
18	480	3	29	CXI618F429	CXIT618F429	CXI618F429R	CXIT618F429R	CXI618F429X	CXIT618F429X
18	600	3	29	CXI618F429	CXIT618F429	CXI618F429R	CXIT618F429R	CXI618F429X	CXIT618F429X
24	480	3	36.5	CXI624F436	CXIT624F436	CXI624F436R	CXIT624F436R	CXI624F436X	CXIT624F436X
24	600	3	36.5	CXI624F436	CXIT624F436	CXI624F436R	CXIT624F436R	CXI624F436X	CXIT624F436X
30	480	3	43.75	CXI630F443	CXIT630F443	CXI630F443R	CXIT630F443R	CXI630F443X	CXIT630F443X
30	600	3	43.75	CXI630F443	CXIT630F443	CXI630F443R	CXIT630F443R	CXI630F443X	CXIT630F443X
36	600	3	51.25	CXI636F451	CXIT636F451	CXI636F451R	CXIT636F451R	CXI636F451X	CXIT636F451X
