HTSX 20-2 Heat Trace và Ứng Dụng Duy Trì Nhiệt
Ứng dụng

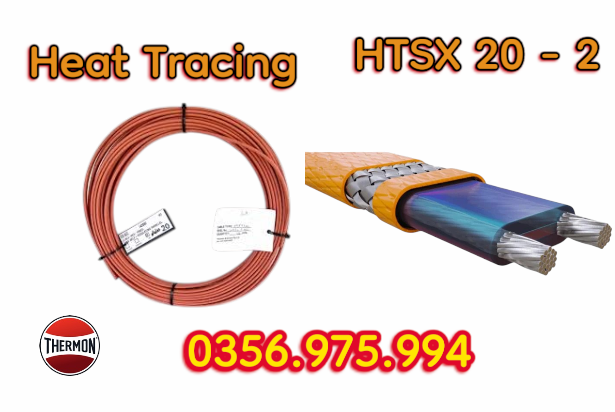

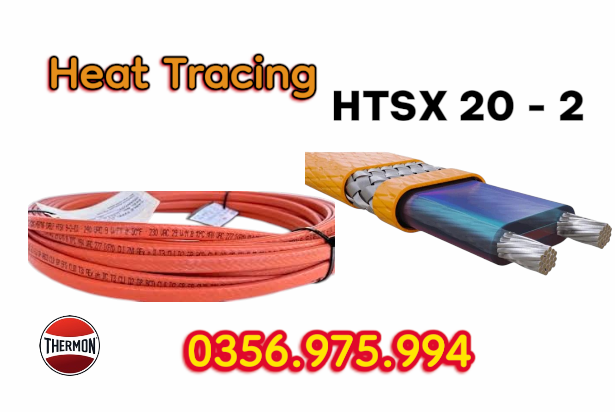

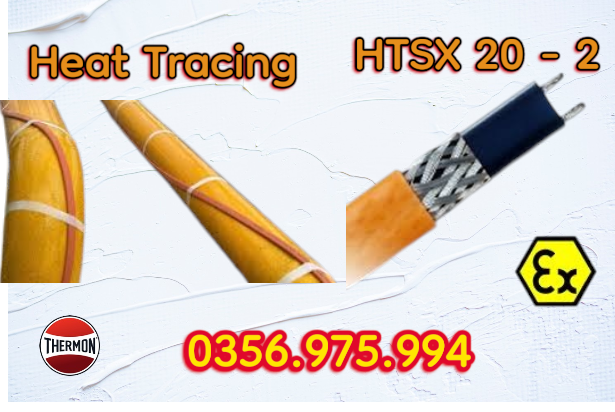

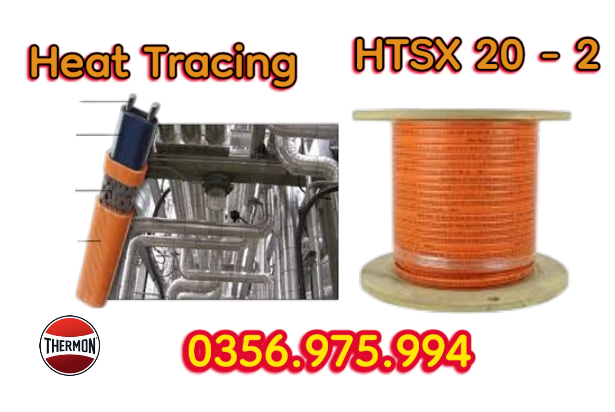

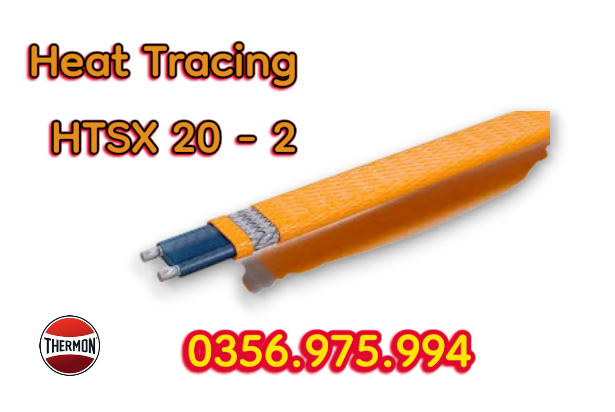

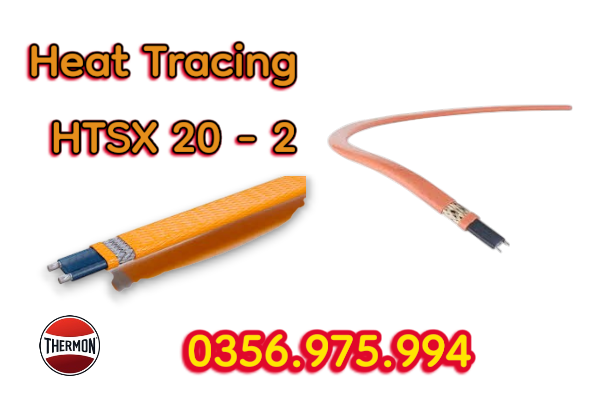

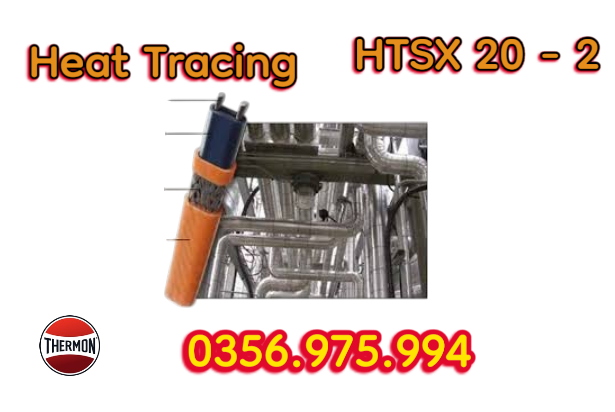

Cáp gia nhiệt tự điều chỉnh HTSX được thiết kế chuyên dụng cho các ứng dụng duy trì nhiệt độ đường ống công nghệ hoặc chống đóng băng trong môi trường yêu cầu khả năng chịu nhiệt cao. HTSX có thể chịu được mức nhiệt phát sinh trong quá trình xả hơi bằng steam.
Sản phẩm được sản xuất theo công nghệ đồng đùn nguyên khối độc quyền và đã được kiểm chứng của Thermon, giúp HTSX trở thành dòng cáp gia nhiệt tự điều chỉnh hàng đầu trên thị trường hiện nay.
Công suất nhiệt của HTSX sẽ tự động thay đổi theo nhiệt độ môi trường xung quanh. Khi nhiệt độ môi trường thay đổi hoặc lượng nhiệt thất thoát qua lớp bảo ôn tăng giảm, cáp sẽ tự động điều chỉnh công suất trên toàn bộ chiều dài đường ống được gia nhiệt.
Cáp gia nhiệt HTSX được chứng nhận sử dụng cho cả khu vực thông thường (không phân loại nguy hiểm) và khu vực nguy hiểm (hazardous area).
Thông số kỹ thuật
Công suất gia nhiệt
- 10 W/m tại 10°C (3 W/ft tại 50°F)
- 20 W/m tại 10°C (6 W/ft tại 50°F)
- 30 W/m tại 10°C (9 W/ft tại 50°F)
- 33 W/m tại 10°C (10 W/ft tại 50°F)
- 39 W/m tại 10°C (12 W/ft tại 50°F)
- 49 W/m tại 10°C (15 W/ft tại 50°F)
- 66 W/m tại 10°C (20 W/ft tại 50°F)
Điện áp sử dụng
- 110 – 120 Vac
- 208 – 277 Vac
- 380 – 480 Vac
Nhiệt độ duy trì tối đa
- 150°C (302°F) đối với điện áp 110 – 277 Vac
- 121°C (250°F) đối với điện áp 380 – 480 Vac
Nhiệt độ chịu đựng tối đa
Chế độ bật/tắt nguồn gián đoạn
- 250°C (482°F) đối với 110 – 277 Vac
- 204°C (400°F) đối với 380 – 480 Vac
Chế độ mất nguồn liên tục
- 204°C (400°F)
Nhiệt độ lắp đặt tối thiểu
- -60°C (-76°F)
Bán kính uốn cong tối thiểu
- 10 mm (0.38”) tại -15°C (5°F)
- 32 mm (1.25”) tại -60°C (-76°F)
Cấp nhiệt độ T-Rating
- T3 – 200°C (392°F) cho các mã: 3-1, 3-2, 6-1, 6-2, 9-1, 9-2, 10-4, 12-1, 12-2, 15-2, 15-4
- T2D – 215°C (419°F) cho: 15-1 và 20-1
- T2C – 230°C (446°F) cho: 20-2 và 20-4
- Theo thiết kế ổn định: từ T3 đến T6
Ghi chú kỹ thuật
- T-rating tuân theo tiêu chuẩn NEC và CEC.
- Cáp gia nhiệt Thermon được phê duyệt theo phương pháp thiết kế ổn định (stabilized design), cho phép sử dụng trong khu vực nguy hiểm mà không cần bộ giới hạn nhiệt độ.
- Công suất 33 W/m (10 W/ft) chỉ áp dụng cho điện áp danh định 480 Vac.
Việc xác định T-rating có thể thực hiện bằng phần mềm thiết kế nhiệt điện CompuTrace® hoặc liên hệ kỹ sư Thermon để được hỗ trợ.
Điều kiện sử dụng
- Hệ thống heat tracing phải được lắp đặt bằng bộ phụ kiện chính hãng có chứng nhận phù hợp theo hướng dẫn của nhà sản xuất.
- Đối với các bề mặt gia nhiệt bên ngoài có bọc cách nhiệt, có thể đạt cấp T-class thấp hơn bằng phương pháp thiết kế ổn định theo tiêu chuẩn IEC 60079-30-2.
- Các thông số thiết kế và T-class của hệ thống phải được lưu trữ đầy đủ trong hồ sơ kỹ thuật và kiểm tra khi đưa hệ thống vào vận hành.
Chứng nhận và phê duyệt
FM Approvals (chỉ áp dụng cho 120 VAC và 240 VAC)
Khu vực thông thường
Khu vực nguy hiểm
Hoa Kỳ
- Class I, Division 2, Groups B, C, D
- Class II, Division 2, Groups E, F, G
- Class III
