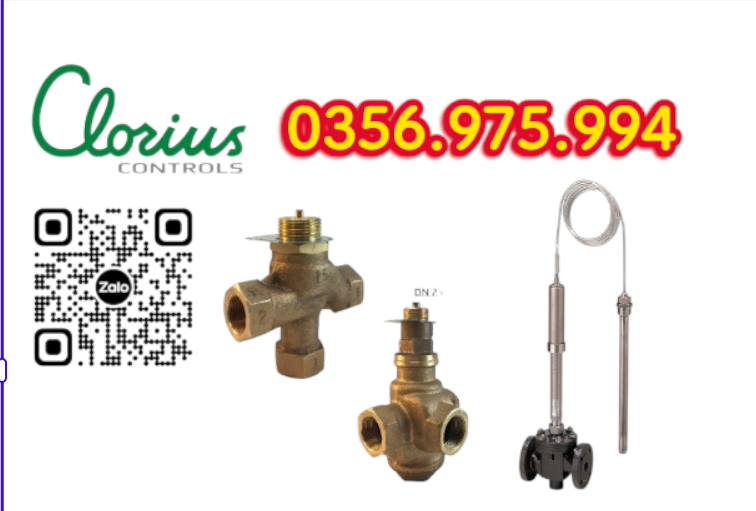

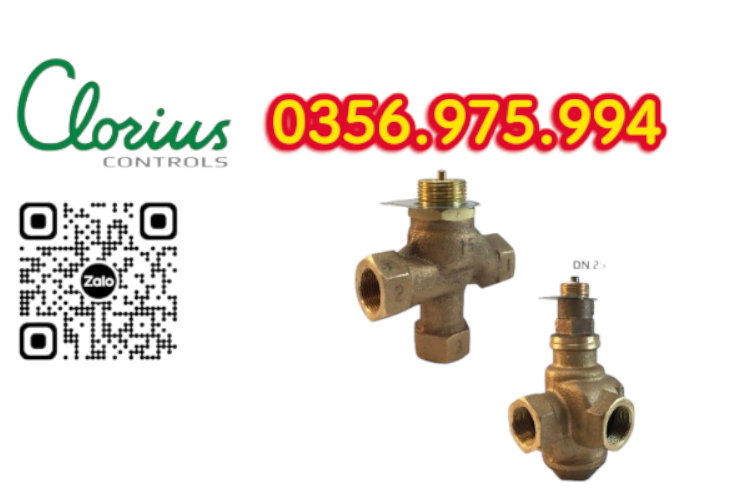

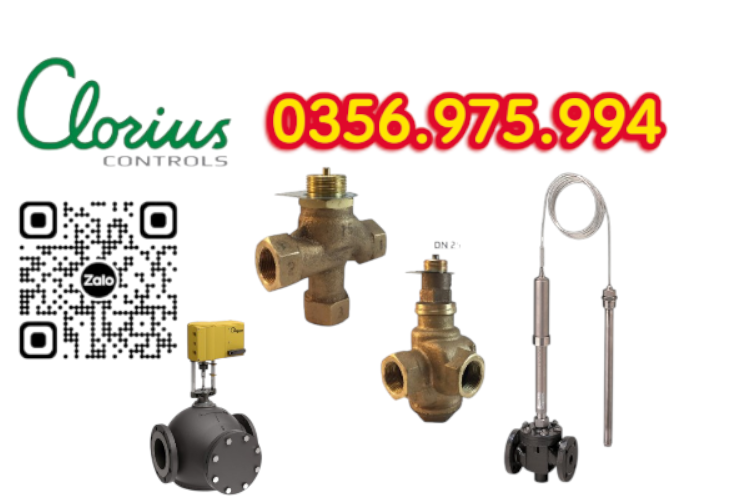

Giới thiệu van điều khiển 3 ngã L3S
Van điều khiển 3 ngã L3S là dòng van điều tiết chuyên dụng dùng cho hệ thống nước ngọt, nước biển nóng/lạnh và dầu bôi trơn trong các ứng dụng công nghiệp, HVAC và hàng hải. Với thiết kế chống ăn mòn nước biển cùng khả năng điều tiết lưu lượng ổn định, van L3S được sử dụng rộng rãi trong các hệ thống heating và cooling hiện đại.
Van thường kết hợp với:
- Bộ điều khiển nhiệt độ thermostat
- Bộ điều khiển tự động
- Hệ thống HVAC
- Hệ thống trao đổi nhiệt
- Hệ thống cooling và heating công nghiệp
Thông số kỹ thuật van điều khiển L3S
| Thông số | Giá trị |
|---|---|
| Model | L3S |
| Loại van | Van điều khiển 3 ngã |
| Áp suất danh định | PN10 |
| Kích thước | DN15 – DN50 |
| Nhiệt độ tối đa | 120°C (Option 200°C) |
| Kiểu seat | Two single seats |
| Đặc tính lưu lượng | Almost linear |
| Độ rò rỉ | ≤ 0.5% Kvs |
| Khả năng điều chỉnh | Kvs/Kvr > 25 |
| Kết nối ren | ISO 7/1 |
Cấu tạo van điều khiển L3S
Van L3S được thiết kế từ vật liệu chống ăn mòn cao cấp phù hợp cho môi trường nước biển và công nghiệp.
Vật liệu cấu tạo
- Thân van: Gun Metal RG5
- Seat và cone: Gun Metal RG5
- O-ring: 90 NBR
- Gasket: Reinz-AFM34
Thiết kế đặc biệt giúp van hoạt động ổn định trong môi trường nhiệt độ và độ ẩm cao.
Thiết kế seat của van L3S
Van L3S sử dụng thiết kế:
- DN15 – DN20: Unbalanced single seat
- DN25 – DN50: Balanced single seat
Thiết kế balanced giúp giảm lực tác động lên actuator và tăng độ ổn định trong quá trình điều tiết lưu lượng.
Nguyên lý hoạt động của van L3S
Van hoạt động theo cơ chế chuyển đổi dòng chảy giữa các cổng.
Cơ chế hoạt động
Khi chưa kết nối actuator:
- Cổng 2 → 1 mở hoàn toàn
- Cổng 3 → 1 đóng hoàn toàn
Khi actuator tác động lên ty van:
- Cổng 1-2 sẽ dần đóng
- Cổng 1-3 sẽ dần mở
Độ mở thay đổi tỷ lệ thuận với hành trình ty van giúp điều tiết lưu lượng chính xác và ổn định.
Ưu điểm nổi bật của van điều khiển L3S
Chống ăn mòn nước biển hiệu quả
Toàn bộ thân van và bộ phận điều tiết được làm từ Gun Metal RG5 chống ăn mòn cao.
Điều tiết lưu lượng chính xác
Đặc tính Almost Linear giúp điều khiển dòng chảy ổn định và mượt mà.
Hoạt động bền bỉ
Thiết kế chắc chắn phù hợp môi trường công nghiệp và hàng hải khắc nghiệt.
Độ kín tốt
Độ rò rỉ ≤ 0.5% Kvs theo tiêu chuẩn VDI/VDE 2174 giúp tiết kiệm năng lượng và tăng hiệu quả hệ thống.
Dễ bảo trì
Cấu tạo đơn giản giúp giảm thời gian dừng hệ thống và tiết kiệm chi phí vận hành.
Ứng dụng van điều khiển L3S
Van điều khiển 3 ngã L3S được sử dụng rộng rãi trong:
- Hệ thống cooling và heating
- Hệ thống HVAC
- Hệ thống nước biển
- Hệ thống trao đổi nhiệt
- Nhà máy công nghiệp
- Tàu biển và offshore
- Hệ thống điều khiển nhiệt độ tự động
- Hệ thống district heating
Đặc biệt phù hợp cho các hệ thống cần chuyển đổi hoặc trộn dòng lưu chất.
Đặc điểm vận hành của van L3S
| Trạng thái spindle | Cổng 1-2 | Cổng 1-3 |
|---|---|---|
| Không tác động | Mở hoàn toàn | Đóng |
| Tác động hoàn toàn | Đóng | Mở hoàn toàn |
Hướng dẫn lắp đặt van L3S
- Có thể lắp theo phương ngang hoặc đứng
- Lắp đúng chiều cổng kết nối
- Đảm bảo actuator phù hợp với nhiệt độ vận hành
- Kiểm tra định kỳ gioăng và bộ điều khiển
Vì sao nên chọn van điều khiển L3S?
Van điều khiển 3 ngã L3S là giải pháp lý tưởng cho các hệ thống công nghiệp và hàng hải nhờ:
- Khả năng chống ăn mòn nước biển vượt trội
- Điều khiển lưu lượng ổn định
- Hoạt động bền bỉ
- Dễ dàng bảo trì
- Tối ưu hiệu suất heating và cooling
Sản phẩm giúp nâng cao hiệu quả vận hành, tiết kiệm năng lượng và tăng tuổi thọ hệ thống trong các ứng dụng công nghiệp hiện đại.
