1. Van Điều Khiển 3 Ngã L3FA, Van Trộn Nhiệt Clorius
L3F Van Clorius, M3f Clorius, H3F Clorius, L1S clorius, Van trộn Clorius, Van trộn nhiệt clorius, van trộn nước nóng lạnh Clorius, van mix clorius, van điều khiển clorius, van điều khiển nhiệt clorius, van trộn nhiệt clorius, clorius m3f, clorius h3f, thermostat clorius, clorius thermostat, thermostat v4.05. thermostat v8.09,
M3F clorius Van Trộn nhiệt

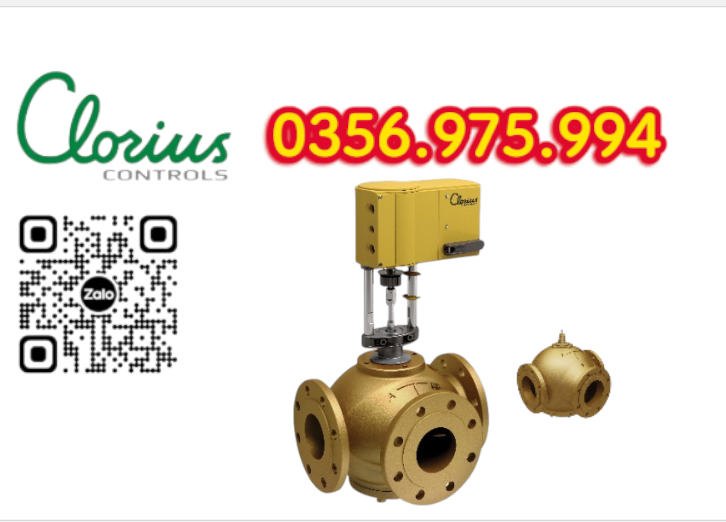

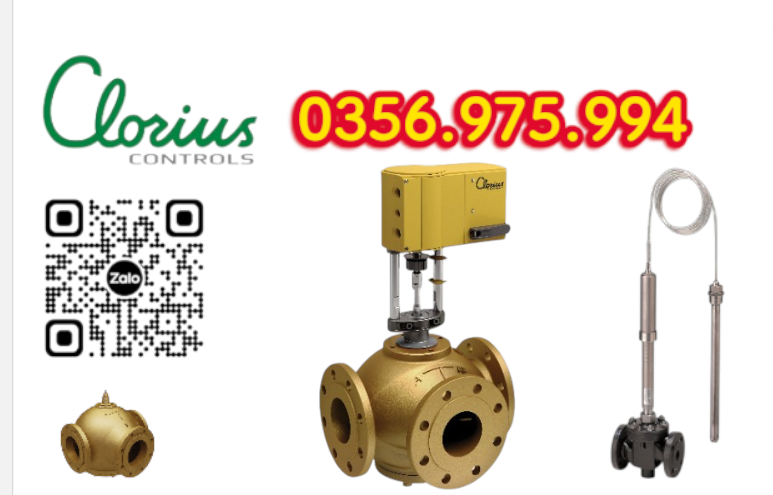

 Van Điều Khiển 3 Ngã L3FA, Van Trộn Nhiệt Clorius

Giới thiệu van điều khiển 3 ngã L3FA

Van điều khiển 3 ngã L3FA là dòng van chuyên dụng cho hệ thống nước biển trong các ứng dụng công nghiệp và hàng hải. Với khả năng chống ăn mòn vượt trội cùng thiết kế điều tiết lưu lượng chính xác, van L3FA được sử dụng rộng rãi trong hệ thống làm mát động cơ chính, động cơ phụ và các hệ thống cooling/heating trên tàu biển.

Van được thiết kế để hoạt động cùng:

  • Clorius valve motor AVM234
  • Clorius valve motor AVF234
  • Hệ thống điều khiển nhiệt độ tự động
  • Hệ thống cooling và heating công nghiệp
  L3F Van Clorius, M3f Clorius, H3F Clorius, L1S clorius, Van trộn Clorius, Van trộn nhiệt clorius, van trộn nước nóng lạnh Clorius, van mix clorius, van điều khiển clorius, van điều khiển nhiệt clorius, van trộn nhiệt clorius, clorius m3f, clorius h3f, thermostat clorius, clorius thermostat, thermostat v4.05. thermostat v8.09,

Thông số kỹ thuật van điều khiển L3FA

Thông số Giá trị
Model L3FA
Loại van Van điều khiển 3 ngã
Áp suất danh định PN10 / PN6
Kích thước DN65 – DN300
Nhiệt độ tối đa 120°C
Kiểu seat 2 balanced single seats
Đặc tính lưu lượng Almost linear
Độ rò rỉ ≤ 0.5%
Khả năng điều chỉnh Kvs/Kvr > 25
Tiêu chuẩn mặt bích DIN 86021

Dải kích thước và áp suất hoạt động

Kích thước Áp suất
DN65 – DN200 PN10
DN300/250 – DN300 PN6

Cấu tạo van điều khiển L3FA

Van L3FA được sản xuất từ vật liệu chống ăn mòn nước biển chất lượng cao.

Vật liệu cấu tạo

  • Thân van: CuSn10
  • Seat, cone, spindle: CuAl10Fe5Ni5
  • O-ring: AFLAS 75H
  • Gasket: Reinz-AFM34

Thiết kế bằng hợp kim nhôm đồng giúp van hoạt động bền bỉ trong môi trường nước biển nóng và lạnh.

L3F Van Clorius, M3f Clorius, H3F Clorius, L1S clorius, Van trộn Clorius, Van trộn nhiệt clorius, van trộn nước nóng lạnh Clorius, van mix clorius, van điều khiển clorius, van điều khiển nhiệt clorius, van trộn nhiệt clorius, clorius m3f, clorius h3f, thermostat clorius, clorius thermostat, thermostat v4.05. thermostat v8.09,

Nguyên lý hoạt động của van L3FA

Van hoạt động theo cơ chế điều tiết 3 ngã kiểu mixing hoặc diverting.

Trạng thái hoạt động

Khi spindle kéo về một phía:

  • Cổng A → AB mở hoàn toàn
  • Cổng B → AB đóng hoàn toàn

Khi spindle di chuyển sang phía đối diện:

  • Cổng A → AB đóng hoàn toàn
  • Cổng B → AB mở hoàn toàn

Ở các vị trí trung gian:

  • Độ mở thay đổi tỷ lệ thuận theo hành trình spindle
  • Giúp điều tiết lưu lượng chính xác và ổn định

Chức năng các cổng kết nối

Cổng Chức năng
AB Cổng chung luôn mở
A Đóng khi spindle tác động
B Mở khi spindle tác động

Ưu điểm nổi bật của van điều khiển L3FA

Chống ăn mòn nước biển vượt trội

Van được thiết kế chuyên biệt cho môi trường nước biển và hàng hải.

Sử dụng linh hoạt cho mixing và diverting

Có thể dùng cho cả hệ thống trộn lưu chất và chuyển hướng dòng chảy.

Điều khiển lưu lượng chính xác

Đặc tính Almost Linear giúp hệ thống vận hành ổn định và tối ưu hiệu quả trao đổi nhiệt.

Hoạt động bền bỉ

Thiết kế chắc chắn giúp van vận hành ổn định trong thời gian dài.

Giảm chi phí bảo trì

Cấu tạo đơn giản giúp giảm downtime và tiết kiệm chi phí vận hành.

L3F Van Clorius, M3f Clorius, H3F Clorius, L1S clorius, Van trộn Clorius, Van trộn nhiệt clorius, van trộn nước nóng lạnh Clorius, van mix clorius, van điều khiển clorius, van điều khiển nhiệt clorius, van trộn nhiệt clorius, clorius m3f, clorius h3f, thermostat clorius, clorius thermostat, thermostat v4.05. thermostat v8.09,

Lưu ý quan trọng khi sử dụng chế độ diverting

Khi sử dụng van ở chế độ diverting valve:

  • Tổn thất áp suất tăng khoảng 35%
  • Giá trị Kvs giảm khoảng 14% so với chế độ mixing valve

Điều này cần được tính toán trong thiết kế hệ thống.

Ứng dụng van điều khiển L3FA

Van điều khiển 3 ngã L3FA được ứng dụng rộng rãi trong:

  • Hệ thống làm mát động cơ tàu biển
  • Hệ thống cooling nước biển
  • Hệ thống heating công nghiệp
  • Nhà máy nhiệt điện
  • Hệ thống HVAC hàng hải
  • Hệ thống trao đổi nhiệt
  • Hệ thống tuần hoàn nước biển

Đặc biệt phù hợp với:

  • Tàu biển và offshore
  • Hệ thống công nghiệp lưu lượng lớn
  • Môi trường ăn mòn cao

Thông số Kvs van L3FA

Model DN Kvs Mixing (m³/h) Kvs Diverting (m³/h) Hành trình
L3FA DN80 80 80 69 11 mm
L3FA DN100 100 125 108 13 mm
L3FA DN125 125 215 185 18 mm
L3FA DN150 150 310 267 20 mm
L3FA DN200 200 555 477 28 mm
L3FA DN300 300 1250 1075 45 mm

Hướng dẫn lắp đặt van L3FA

  • Có thể lắp theo phương ngang hoặc đứng
  • Đảm bảo valve motor tránh độ ẩm và rung động mạnh
  • Khoảng không gian tối thiểu phía trên/dưới van là 400 mm
  • Kiểm tra đúng vị trí các cổng AB, A và B trước khi lắp đặt

Vì sao nên chọn van điều khiển L3FA?

Van điều khiển 3 ngã L3FA là lựa chọn tối ưu cho hệ thống nước biển và công nghiệp nhờ:

  • Khả năng chống ăn mòn cao
  • Điều khiển lưu lượng chính xác
  • Hoạt động ổn định lâu dài
  • Linh hoạt cho mixing và diverting
  • Thiết kế chuyên dụng cho hàng hải

Sản phẩm giúp nâng cao hiệu suất hệ thống cooling/heating, giảm chi phí bảo trì và đảm bảo vận hành ổn định trong môi trường khắc nghiệt.

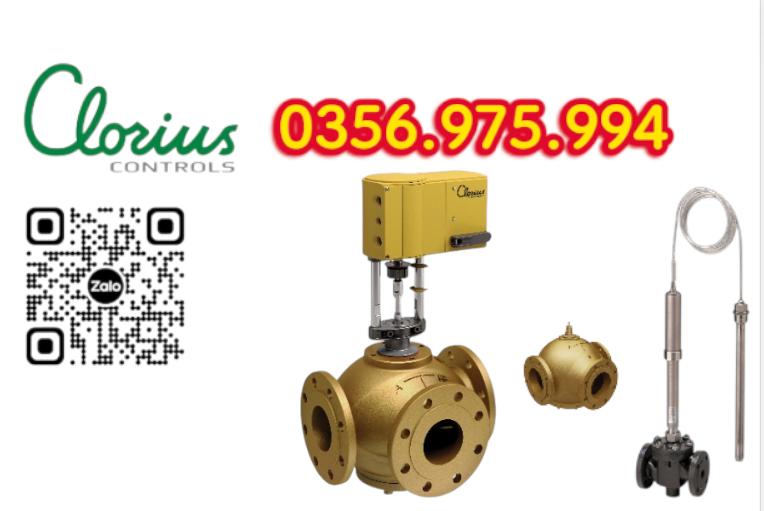

Van Trộn Nhiệt Clorius L3FA

📞 Hotline tư vấn kỹ thuật: ĐT: 0356.975.994
