Thông số kỹ thuật chi tiết Thermon BSX

1. Cấu tạo cơ bản

• Lõi dẫn nhiệt tự điều chỉnh semiconductive – tăng/giảm nhiệt theo điều kiện môi trường.

• Dây dẫn đồng mạ niken (16 AWG) với độ bền cao.

• Lớp cách điện chịu nhiệt bằng vật liệu cross-linked (chống phân hủy).

• Lưới đồng thiếc (tinned copper braid) → tiếp địa an toàn.

• Vỏ ngoài polyolefin (OJ) hoặc fluoropolymer (FOJ) tùy tùy chọn để tăng khả năng chống hóa chất. Thermon+1

📊 2. Điện & công suất

Lưu ý: Công suất định mức là ở nhiệt độ môi trường 10 °C (50 °F), tự điều chỉnh theo nhiệt độ thực tế khi hoạt động. Heattrace

🌡️ 3. Nhiệt độ & môi trường hoạt động

📏 4. Kích thước & khả năng uốn

Điều này quan trọng khi quấn quanh van, co, tê và các chi tiết nhỏ để tránh hỏng sợi. Samm Teknoloji

🧪 5. Chứng chỉ & tính năng

• Phê duyệt – sử dụng trong cả khu vực thường & khu vực nguy hiểm (hazardous/explosive). Heattrace

• Tự điều chỉnh công suất (self-regulating) – có thể chồng lớp (overlap) mà không gây quá nhiệt. Heattrace

• Không cần steam-clean khi bảo trì. Thermon | Industrial Heating Solutions

• Marking mét trên vỏ giúp dễ đo chiều dài và bố trí. Heattrace

🧰 6. Tùy chọn vỏ ngoài

• Polyolefin Jacket (OJ) – tiêu chuẩn, chống hóa chất vô cơ nhẹ.

• Fluoropolymer Jacket (FOJ) – chống hóa chất hữu cơ / ăn mòn cao hơn. Heattrace

🧠 Ghi chú quan trọng khi thiết kế hệ thống

👉 Vì BSX là cáp tự điều chỉnh, công suất tại mỗi điểm trên đường cáp thay đổi theo nhiệt độ ống và môi trường, nên thường thiết kế với phần mềm chuyên dụng (như CompuTrace) để xác định độ dài tối đa, kích thước bộ ngắt, điều khiển thermostat chính xác. Thermon

📌 Tóm tắt nhanh (chuẩn đưa vào catalogue / bảng kỹ thuật)

Thermon BSX – Self-Regulating Heating Cable – Điện áp: 110-120 / 208-277 VAC
– Công suất: 10-33 W/m (3-10 W/ft @ 10 °C)
– Duy trì nhiệt độ: ≤65 °C
– Chịu nhiệt Power-off: ≤85 °C
– Nhiệt độ tối thiểu lắp đặt: ~−51 °C
– T-rating: T6/T5
– Dễ uốn, có thể chồng lớp, phù hợp khu vực thường & nguy hiểm.

Nguyên lý hoạt động của dây gia nhiệt tự điều chỉnh BSX

Nguyên lý hoạt động của dây gia nhiệt tự điều chỉnh Thermon BSX

1️⃣ “Tự điều chỉnh” là gì? (Hiểu đúng – không nói chung chung)

Tự điều chỉnh (Self-Regulating) nghĩa là:

Mỗi điểm trên sợi cáp BSX có khả năng tự thay đổi công suất sinh nhiệt theo nhiệt độ thực tế tại chính điểm đó, không phụ thuộc vào các đoạn khác trên cùng tuyến cáp.

🔬 Cơ chế bên trong

• BSX có 2 dây dẫn song song

• Giữa là lõi polymer bán dẫn (self-regulating matrix)

Lõi polymer này:

• Co lại khi lạnh

• Giãn nở khi nóng

→ làm thay đổi điện trở tại từng điểm cực nhỏ trên sợi cáp

---

2️⃣ Cáp BSX tự điều chỉnh công suất như thế nào?

❄️ Khi môi trường lạnh

• Polymer co

• Khoảng cách hạt dẫn điện giảm

• Điện trở giảm

• ➜ Dòng điện tăng → công suất tăng → sinh nhiều nhiệt

🔥 Khi môi trường nóng

• Polymer giãn

• Đường dẫn điện bị tách ra

• Điện trở tăng

• ➜ Dòng điện giảm → công suất giảm → sinh ít nhiệt

📌 Mỗi đoạn vài mm trên sợi cáp hoạt động độc lập → đoạn lạnh sinh nhiều nhiệt, đoạn ấm gần như không sinh nhiệt

---

3️⃣ Vì sao dây gia nhiệt BSX KHÔNG quá nhiệt?

Đây là điểm đối thủ thường nói rất mơ hồ, còn BSX thì có lý do kỹ thuật rõ ràng:

✅ Công suất tự giảm khi nhiệt độ tăng

• Khi ống đạt nhiệt độ mong muốn:

  • Điện trở tăng

  • Dòng điện giảm mạnh

  • Công suất gần như về mức duy trì

➡️ Không có trạng thái “nhiệt tăng – công suất vẫn giữ nguyên”

---

✅ Có thể chồng chéo cáp mà không cháy

• Khi 2 đoạn BSX chồng lên nhau:

  • Nhiệt độ cục bộ tăng

  • Cả 2 đoạn đồng thời giảm công suất

• ➜ Không xảy ra điểm nóng (hot spot)

📌 Đây là điểm mà constant watt cable KHÔNG làm được

---

✅ Không cần phụ thuộc hoàn toàn vào thermostat

• Thermostat chỉ đóng vai trò:

  • Bật / tắt hệ thống

• Không phải thiết bị chống quá nhiệt chính → Cáp tự bảo vệ chính nó

---

4️⃣ So sánh NGẮN – TRÚNG – DỄ HIỂU

BSX (Self-Regulating) vs Constant Watt Cable

Tiêu chí	BSX – Tự điều chỉnh	Constant Watt
Công suất theo nhiệt độ	Tự tăng / giảm	Cố định
Nguy cơ quá nhiệt	❌ Rất thấp	⚠️ Cao
Chồng chéo cáp	✅ An toàn	❌ Cấm
Cắt chiều dài	✅ Tùy ý	❌ Giới hạn
Điểm nóng cục bộ	❌ Không	⚠️ Có
Mức độ an toàn	⭐⭐⭐⭐⭐	⭐⭐⭐

---

5️⃣ Ví dụ thực tế (rất nên giữ trong bài)

Một tuyến ống dài:

• Đoạn ngoài trời, gió lạnh → BSX tăng công suất

• Đoạn trong nhà xưởng ấm → BSX giảm công suất

• Khu vực van & mặt bích → BSX tự thích nghi khi quấn chồng

➡️ Toàn tuyến được bảo vệ nhiệt độ đồng đều mà không cần thiết kế phức tạp

So sánh Thermon BSX với các dòng khác

So sánh Thermon BSX với các dòng khác

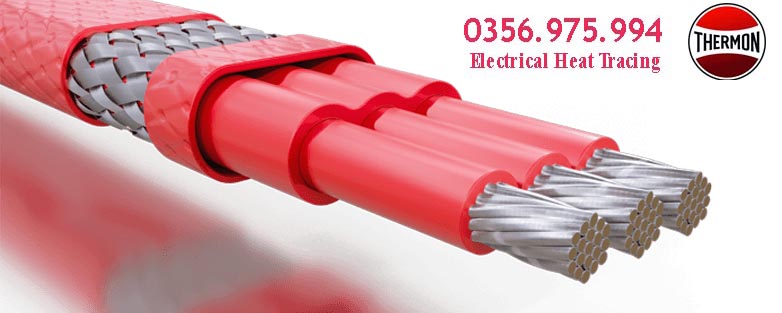

📌 1) BSX vs HTSX

Tiêu chí	BSX	HTSX
Loại cáp	Tự điều chỉnh	Tự điều chỉnh
Phạm vi nhiệt độ duy trì	Thấp – Trung bình	Trung bình – Cao
Nhiệt độ tối đa chịu tải	≈ 85 °C	≈ 150 °C
Ứng dụng điển hình	Chống đông và giữ nhiệt đến trung bình	Ứng dụng cần nhiệt độ cao hơn BSX
Khả năng chồng chéo	✅	❌ (Hạn chế hơn)
Chi phí	⭐⭐⭐⭐	⭐⭐⭐
Độ linh hoạt khi thi công	Cao	Trung bình
Khả năng chịu điều kiện nóng kéo dài	Trung bình	Cao hơn

Tóm tắt:

• BSX phù hợp với hầu hết yêu cầu chống đông và duy trì nhiệt độ đến trung bình.

• HTSX được chọn khi cần duy trì nhiệt độ cao hơn BSX, đặc biệt trong môi trường nóng liên tục và nhiệt độ thiết bị/ống lớn hơn ~80°C.

---

📌 2) BSX vs VSX-HT

Tiêu chí	BSX	VSX-HT
Loại cáp	Tự điều chỉnh	Tự điều chỉnh
Nhiệt độ duy trì tối đa	Thấp – Trung bình	Cao hơn BSX, gần HTSX
Công suất tối đa	Vừa phải	Cao hơn BSX
Khả năng quá nhiệt khi chồng lớp	Không quá nhiệt	Ít hơn BSX khi chồng nhiều
Phù hợp cho nhiệt độ rất cao	❌	✅
Chi phí	⭐⭐⭐⭐	⭐⭐

Tóm tắt:

• VSX-HT là dòng tự điều chỉnh nâng cao, phù hợp các hệ thống đòi hỏi nhiệt độ duy trì cao hơn và công suất lớn hơn BSX.

• BSX chi phí thấp hơn, lý tưởng phần lớn các ứng dụng phổ thông; VSX-HT cần khi load nhiệt lớn và môi trường khắc nghiệt.

---

🔍 Tóm tắt dễ nhớ (bảng ngắn)

Dòng cáp	Best fit	Nhiệt độ duy trì	Chi phí
BSX	Chống đông + nhiệt độ thấp–trung bình	⭐⭐	⭐⭐⭐⭐
HTSX	Yêu cầu nhiệt độ cao hơn BSX	⭐⭐⭐⭐	⭐⭐⭐
VSX-HT	Nhiệt cao, tải nặng	⭐⭐⭐⭐+	⭐⭐

---

🚫 Khi nào KHÔNG nên dùng Thermon BSX

Bạn không nên chọn BSX nếu:

1. Yêu cầu nhiệt độ duy trì cao vượt quá khả năng của BSX

   • Ví dụ: > ~70–80°C liên tục

   • Môi trường hóa chất nóng

   • Quá tải nhiệt công nghiệp

2. Hệ thống cần công suất sinh nhiệt lớn hơn BSX có thể cung cấp

   • Các đường ống lớn, môi trường lạnh sâu

   • Khi cần công suất trên 8–10 W/ft

3. Ứng dụng nhiệt đặc thù

   • Làm nóng bồn chứa lớn yêu cầu nhiệt độ cao

   • Quy trình công nghệ cần nhiệt độ cao và ổn định ➜ Trong các trường hợp này, dòng HTSX hoặc VSX-HT phù hợp hơn.

4. Khi có quy định bắt buộc dùng cáp chịu nhiệt cao

   • Ví dụ: tiêu chuẩn công nghệ hoặc an toàn yêu cầu nhiệt độ cao hơn BSX cho phép

   • Thiết kế hệ thống yêu cầu dùng MI hoặc cáp HTSX/VSX-HT

1️⃣ Nhiệt độ môi trường thấp nhất (Ambient Temperature)

🔹 Câu hỏi cần trả lời:

• Nhiệt độ thấp nhất khu vực lắp đặt là bao nhiêu °C?

• Ngoài trời hay trong nhà?

📌 Ví dụ:

• Miền Bắc Việt Nam: 0 → 5°C

• Khu công nghiệp lạnh, kho đông: -10 → -20°C

👉 Nhiệt độ môi trường càng thấp → cần BSX công suất cao hơn

---

2️⃣ Nhiệt độ cần duy trì (Maintain Temperature)

🔹 Xác định rõ mục đích:

• ❄️ Chống đông (thường ≥ 5°C)

• 🔥 Duy trì nhiệt độ quy trình (30–60°C)

📌 Ghi nhớ:

• BSX phù hợp nhiệt độ thấp – trung bình

• Nếu yêu cầu > 65–70°C → không nên dùng BSX

---

3️⃣ Đường kính ống (Pipe Diameter)

🔹 Cần biết:

• DN / Ø ngoài (OD) của ống

📌 Vì sao quan trọng?

• Ống càng lớn → diện tích tỏa nhiệt càng nhiều

• → Heat loss tăng → cần công suất BSX cao hơn hoặc lắp nhiều tuyến

Ví dụ:

• Ø34 mm → 1 tuyến BSX

• Ø114 mm → 2–3 tuyến BSX (tùy môi trường & bảo ôn)

---

4️⃣ Vật liệu ống (Pipe Material)

🔹 Thường gặp:

• Thép carbon

• Thép không gỉ

• Nhựa (PVC, HDPE)

📌 Ảnh hưởng:

• Kim loại dẫn nhiệt tốt → truyền nhiệt nhanh → tổn thất nhiệt lớn

• Ống nhựa → tổn thất thấp hơn

👉 Ống kim loại luôn cần công suất cao hơn ống nhựa trong cùng điều kiện

---

5️⃣ Chiều dài tuyến ống (Pipe Length)

🔹 Ghi rõ:

• Chiều dài ống thẳng

• Số lượng:

  • Van

  • Co

  • Mặt bích

  • Tee

📌 Vì sao?

• Các vị trí này tổn thất nhiệt cao

• Cần:

  • Quấn tăng vòng

  • Cộng thêm chiều dài BSX

👉 Thực tế thường +10–20% chiều dài cáp so với chiều dài ống

---

6️⃣ Có bảo ôn hay KHÔNG bảo ôn (Thermal Insulation)

🔹 Đây là yếu tố QUAN TRỌNG NHẤT

❌ Không bảo ôn

• Heat loss rất lớn

• BSX chỉ dùng được chống đông đơn giản

• Công suất cao, tiêu thụ điện lớn

✅ Có bảo ôn

• Giảm heat loss 50–80%

• Cho phép:

  • Dùng BSX công suất thấp hơn

  • Hệ thống ổn định & tiết kiệm điện

📌 Cần biết:

• Vật liệu bảo ôn (PU, Rockwool…)

• Độ dày bảo ôn (mm)

---

7️⃣ Môi trường lắp đặt

🔹 Ngoài trời / trong nhà? 🔹 Khu vực:

• Thường

• Zone 1 / Zone 2 (ATEX)

📌 Ảnh hưởng:

• Chọn loại vỏ BSX (OJ / FOJ)

• Chọn thermostat & phụ kiện phù hợp

---

8️⃣ Điện áp & điều khiển

🔹 Điện áp sẵn có:

• 110–120 VAC

• 220–240 VAC

🔹 Điều khiển:

• Không thermostat (chỉ chống đông đơn giản)

• Có thermostat (khuyến nghị)
