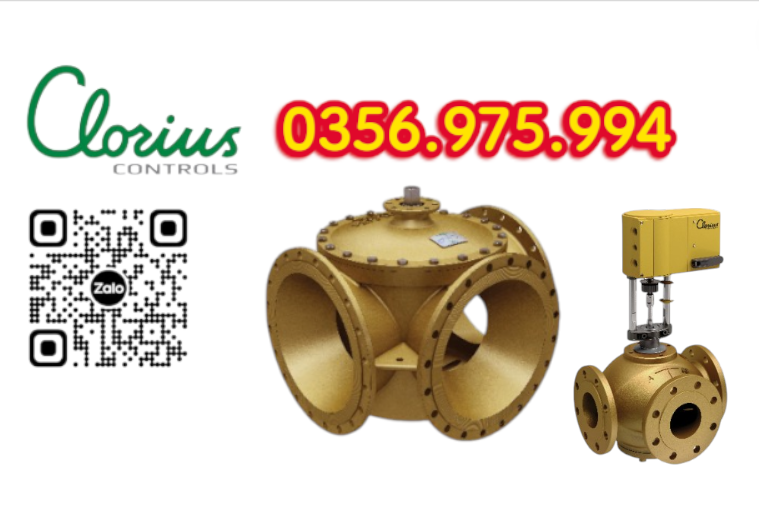

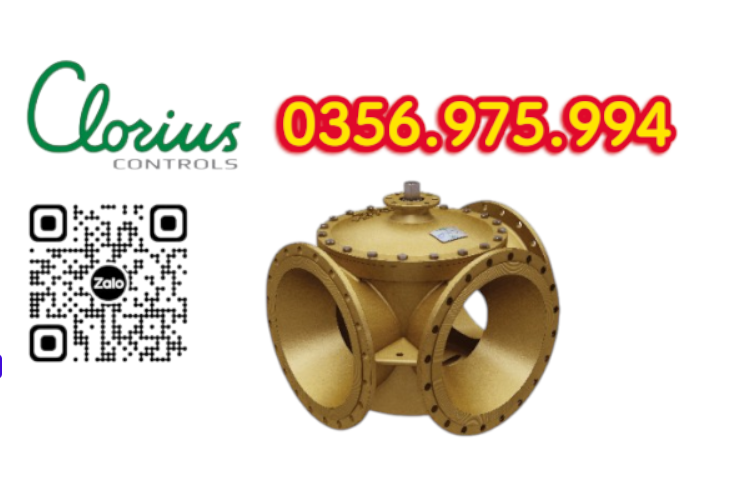

Van Điều Khiển 2 Ngã L2FM-T – Van CLorius Điều Tiết Nước Biển và Hàng Hải
Giới thiệu van điều khiển L2FM-T
Van điều khiển L2FM-T là dòng van điều tiết nước biển chuyên dụng được thiết kế cho các hệ thống công nghiệp và hàng hải có lưu lượng lớn. Đây là dạng van điều khiển 3 ngã được chặn một cổng để hoạt động như van 2 ngã, sử dụng cơ cấu slide quay 1/4 vòng giúp điều tiết lưu lượng chính xác và ổn định.
Van được sử dụng phổ biến trong:
- Hệ thống làm mát nước biển
- Nhà máy công nghiệp
- Hệ thống HVAC hàng hải
- Tàu biển và offshore
- Hệ thống trao đổi nhiệt
- Hệ thống tuần hoàn nước lưu lượng lớn
L2FM-T được thiết kế để hoạt động cùng:

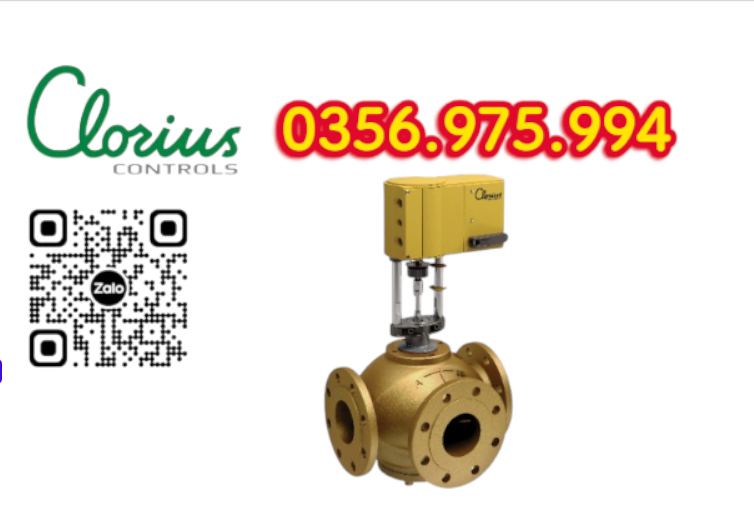

- Motor valve actuator CAR-H
- Bộ điều khiển khí nén pneumatic actuator
- Hệ thống điều khiển tự động công nghiệp
Thông số kỹ thuật van điều khiển L2FM-T
| Thông số | Giá trị |
|---|---|
| Model | L2FM-T |
| Loại van | Van điều khiển 2 ngã |
| Áp suất danh định | PN16 / PN10 / PN6 |
| Kích thước | DN65 – DN800 |
| Đặc tính lưu lượng | Almost linear |
| Độ rò rỉ | ≤ 0.5% KV100 |
| Khả năng điều chỉnh | Kvs/Kvr > 25 |
| Kiểu kết nối | Mặt bích EN 1092-2 |
| Tùy chọn mặt bích | ANSI Class 150 |
| Nhiệt độ làm việc | Max 100°C (Option 120°C) |
Dải kích thước và áp suất làm việc
| Kích thước | Áp suất |
|---|---|
| DN65 – DN125 | PN16 |
| DN150 – DN300 | PN10 |
| DN350 – DN800 | PN6 |
Cấu tạo van điều khiển L2FM-T
Van L2FM-T sử dụng vật liệu chống ăn mòn nước biển cao cấp giúp tăng tuổi thọ và độ bền vận hành.
Vật liệu cấu tạo
- Thân van: CuSn10
- Slide: CuAl10Fe5Ni5
- O-ring: NBR 70A
- U-ring: PTFE
- Gasket: AF1000
Cấu tạo slide bằng hợp kim nhôm đồng giúp van hoạt động ổn định trong môi trường nước biển và lưu chất ăn mòn.
Nguyên lý hoạt động của van L2FM-T
Van hoạt động theo cơ chế quay 1/4 vòng (quarter turn operation).
- Khi slide ở vị trí mở hoàn toàn, dòng chảy từ cổng A đến AB được lưu thông tối đa
- Khi quay đến vị trí cuối, van đóng hoàn toàn
- Ở các vị trí trung gian, độ mở thay đổi tỷ lệ thuận giúp điều tiết lưu lượng chính xác
Để giảm rò rỉ, nhà sản xuất trang bị O-ring trên slide giúp tăng độ kín giữa thân van và bộ phận điều tiết.
Ưu điểm nổi bật của van điều khiển L2FM-T
Chống ăn mòn nước biển hiệu quả
Van được chế tạo bằng vật liệu chuyên dụng cho môi trường nước biển và công nghiệp hàng hải.
Điều khiển lưu lượng lớn ổn định
Thiết kế slide quay giúp điều khiển lưu lượng lớn với độ chính xác cao.
Độ rò rỉ thấp
Tỷ lệ rò rỉ ≤ 0.5% KV100 giúp tiết kiệm năng lượng và tăng hiệu quả hệ thống.
Thiết kế đơn giản, dễ vận hành
Cấu tạo tối ưu giúp giảm downtime và đơn giản hóa quá trình bảo trì.
Linh hoạt vị trí cổng kết nối
Van cho phép bố trí cổng linh hoạt, phù hợp nhiều kiểu lắp đặt thực tế.
Ứng dụng van điều khiển L2FM-T
Van L2FM-T được ứng dụng rộng rãi trong:
- Hệ thống nước biển làm mát
- Nhà máy nhiệt điện
- Hệ thống tuần hoàn nước công nghiệp
- Tàu biển và offshore
- Hệ thống HVAC quy mô lớn
- Hệ thống trao đổi nhiệt
- Hệ thống bơm nước biển
Đặc biệt phù hợp với các hệ thống cần:
- Lưu lượng lớn
- Điều tiết ổn định
- Chống ăn mòn cao
- Hoạt động liên tục
Hướng dẫn lắp đặt van L2FM-T
Đánh dấu cổng kết nối
Van được ký hiệu:
- Cổng A
- Cổng AB
Cần kiểm tra đúng vị trí slide trước khi lắp đặt.
Lưu ý khi lắp đặt
- Có thể lắp theo phương ngang hoặc đứng
- Tránh để actuator tiếp xúc độ ẩm cao
- Hạn chế rung động mạnh tác động lên van
- Đảm bảo lắp đúng chiều dòng chảy
Tiêu chuẩn kết nối mặt bích
Van clorius hỗ trợ nhiều tiêu chuẩn mặt bích quốc tế:
- EN 1092-2 PN6/10/16
- ANSI Class 150
- DIN 2631 PN6
- DIN 2632 PN10
- DIN 2633 PN16
Giúp dễ dàng tích hợp với nhiều hệ thống công nghiệp hiện đại.
Vì sao nên chọn van điều khiển L2FM-T?
Van điều khiển 2 ngã L2FM-T là giải pháp lý tưởng cho các hệ thống nước biển lưu lượng lớn nhờ:
- Khả năng chống ăn mòn vượt trội
- Độ kín cao
- Điều khiển lưu lượng chính xác
- Thiết kế bền bỉ cho môi trường hàng hải
- Dễ dàng vận hành và bảo trì
Sản phẩm giúp tối ưu hiệu suất hệ thống, tiết kiệm năng lượng và nâng cao độ ổn định vận hành trong thời gian dài.
