Van Cân Bằng Crane D931 - PICV – Giải Pháp Cân Bằng Lưu Lượng Chính Xác Cho Hệ HVAC
Trong các hệ thống HVAC hiện đại, việc cân bằng lưu lượng đóng vai trò quan trọng trong việc đảm bảo hiệu suất trao đổi nhiệt, tiết kiệm năng lượng và duy trì sự ổn định của toàn bộ hệ thống. Van cân bằng Crane D931 FODRV được phát triển nhằm đáp ứng những yêu cầu khắt khe đó với khả năng điều chỉnh và đo lưu lượng chính xác ngay trên cùng một thiết bị.
Van crane, van cân bằng crane, balancing valve crane, đại lý van crane, crane D931,
Tổng Quan Về Van Cân Bằng Crane D931
Crane D931 là dòng van cân bằng tĩnh dạng Fixed Orifice Double Regulating Valve (FODRV) được chế tạo từ đồng đúc Bronze chất lượng cao. Thiết kế lỗ đo lưu lượng cố định (Fixed Orifice) giúp nâng cao độ chính xác khi đo đạc và cân chỉnh lưu lượng trong quá trình commissioning hệ thống.
Khác với các dòng van cân bằng thông thường, D931 tích hợp cả chức năng điều tiết lưu lượng và đo lưu lượng trong một thân van duy nhất, giúp giảm số lượng phụ kiện lắp đặt và tối ưu chi phí thi công.
Nguyên Lý Hoạt Động Của Crane D931
Van hoạt động dựa trên việc thay đổi tiết diện dòng chảy thông qua cơ cấu điều chỉnh bên trong thân van. Các đầu đo áp suất được bố trí sẵn giúp kỹ thuật viên dễ dàng xác định chênh áp qua lỗ đo cố định.
Từ giá trị chênh áp đo được, lưu lượng thực tế sẽ được xác định chính xác theo bảng đặc tính của nhà sản xuất. Sau khi đạt lưu lượng thiết kế, van có thể được khóa cố định để duy trì trạng thái cân bằng trong suốt quá trình vận hành.
Nhờ thiết kế Fixed Orifice, độ chính xác đo lưu lượng đạt tới ±5% trên toàn bộ dải cài đặt.
Thông Số Kỹ Thuật Crane D931
Thông số
Giá trị
Model
D931
Loại van
Fixed Orifice Double Regulating Valve (FODRV)
Kích thước
DN15 đến DN50
Áp suất làm việc
PN25
Nhiệt độ làm việc
-10°C đến 120°C
Vật liệu thân van
Bronze
Độ chính xác đo lưu lượng
±5%
Chứng nhận
WRAS Approved
Mô hình BIM
Có sẵn
Ứng dụng
HVAC, Chiller, AHU, FCU, hệ thống nước nóng và nước lạnh
Kiểu Kết Nối
Van Crane D931 được cung cấp với nhiều tùy chọn kết nối phù hợp cho các hệ thống đường ống tiêu chuẩn quốc tế:
DN15 – DN20 (1/2" và 3/4")
Ren song song BS 2779
Tiêu chuẩn ISO 228
DN25 – DN50 (1" đến 2")
Ren côn BS EN 10226-2
Tiêu chuẩn ISO 7-1
Tiêu chuẩn cũ BS 21
Thiết kế này giúp van dễ dàng tích hợp vào các hệ thống hiện hữu mà không cần thay đổi cấu hình đường ống.
Ưu Điểm Của Thiết Kế Fixed Orifice
Độ Chính Xác Cao
Lỗ đo lưu lượng cố định được gia công chính xác giúp giảm sai số đo đạc và tăng độ tin cậy trong quá trình cân bằng hệ thống.
Giảm Chi Phí Lắp Đặt
Việc tích hợp chức năng đo lưu lượng và điều tiết lưu lượng trên cùng một thân van giúp giảm số lượng phụ kiện cần thiết, từ đó tiết kiệm chi phí vật tư và nhân công.
Dễ Dàng Commissioning
Kỹ thuật viên có thể nhanh chóng đo và điều chỉnh lưu lượng mà không cần lắp đặt thêm thiết bị đo chuyên dụng trên đường ống.
Độ Bền Cao
Thân van Bronze có khả năng chống ăn mòn tốt, phù hợp với môi trường nước nóng, nước lạnh và dung dịch glycol thường gặp trong hệ thống HVAC.
Phiên Bản Press-Fit Connector
Ngoài phiên bản ren truyền thống, Crane còn cung cấp D931 với công nghệ kết nối Press-Fit.
Phiên bản này kết hợp giữa thiết kế van cân bằng của Crane Fluid Systems và công nghệ Geberit Mapress nổi tiếng, mang lại nhiều lợi ích:
Giảm thời gian thi công.
Hạn chế nguy cơ rò rỉ tại các mối nối.
Ít điểm kết nối hơn so với phương pháp lắp ren thông thường.
Đã được kiểm tra rung động theo tiêu chuẩn DVGW.
Đã được thử nghiệm uốn theo tiêu chuẩn BS EN 331.
Lắp đặt nhanh bằng dụng cụ ép chuyên dụng.
Ứng Dụng Thực Tế
Crane D931 được sử dụng rộng rãi trong:
Hệ thống Chiller.
Hệ thống nước lạnh HVAC.
Hệ thống nước nóng trung tâm.
AHU (Air Handling Unit).
FCU (Fan Coil Unit).
Bộ trao đổi nhiệt.
Hệ thống sưởi công nghiệp.
Các tòa nhà thương mại, khách sạn và bệnh viện.
Tại Sao Nhiều Kỹ Sư Lựa Chọn Crane D931?
Sự kết hợp giữa độ chính xác ±5%, thiết kế Fixed Orifice tích hợp, vật liệu Bronze bền bỉ cùng chứng nhận WRAS khiến Crane D931 trở thành một trong những dòng van cân bằng được sử dụng phổ biến tại các dự án HVAC tiêu chuẩn Anh Quốc và Châu Âu.
Đây là giải pháp tối ưu giúp kiểm soát lưu lượng hiệu quả, nâng cao hiệu suất trao đổi nhiệt và giảm chi phí vận hành lâu dài cho toàn bộ hệ thống.
DỰ ÁN ĐÃ CUNG CẤP: NHÀ MÁY INTEL QUẬN 9
Model
Tên sản phẩm
Loại van
Kích thước
Áp suất
Nhiệt độ
Vật liệu
Đặc điểm nổi bật
D901
Double Regulating Valve
Van cân bằng thủ công
DN15 – DN50
PN25
-10°C đến 120°C
DZR Copper Alloy
Điều chỉnh lưu lượng thủ công, tích hợp cổng đo áp suất
D911
Commissioning Set
Bộ van cân bằng và đo lưu lượng
DN15 – DN50
PN25
-10°C đến 120°C
DZR Copper Alloy
Hỗ trợ commissioning và cân bằng hệ thống HVAC

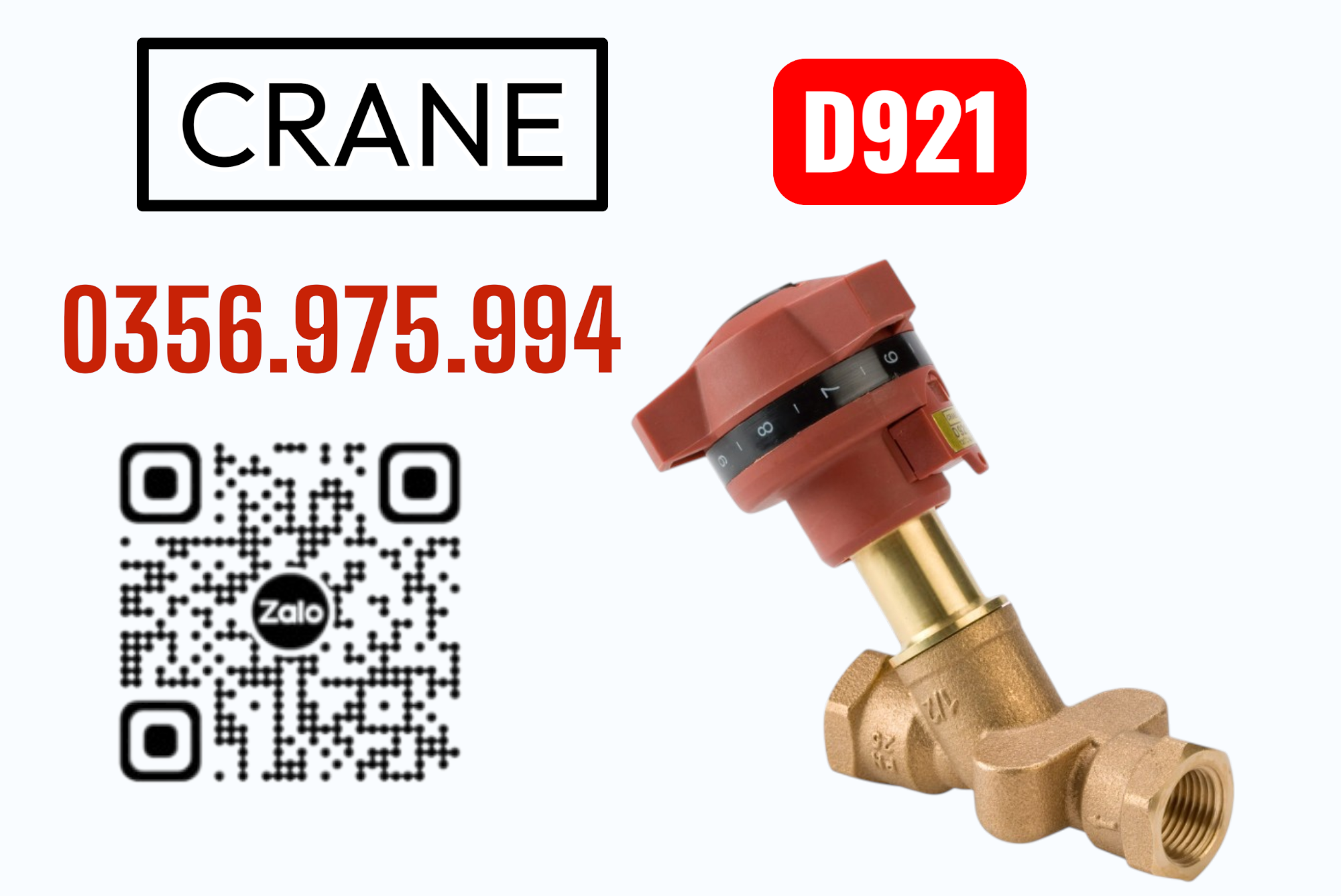

D921
Double Regulating Valve
Van cân bằng thủ công
DN15 – DN50
PN25
-10°C đến 120°C
Bronze
Cân bằng lưu lượng chính xác cho hệ nước nóng và nước lạnh
D931
Fixed Orifice Double Regulating Valve (FODRV)
Van cân bằng tĩnh
DN15 – DN50
PN25
-10°C đến 120°C
Bronze
Độ chính xác đo lưu lượng ±5%, lỗ đo cố định tích hợp
D931 Press-Fit
FODRV Press-Fit
Van cân bằng ép Press-Fit
DN15 – DN50
PN25
-10°C đến 120°C
Bronze
Công nghệ Geberit Mapress, giảm thời gian thi công
D933
Low Flow Fixed Orifice Double Regulating Valve
Van cân bằng lưu lượng thấp
DN15 – DN50
PN25
-10°C đến 120°C
Bronze
Thiết kế tối ưu cho các nhánh có lưu lượng nhỏ
ProBalance Static
Static Balancing Valve
Van cân bằng tĩnh
DN15 – DN150
PN25
-10°C đến 120°C
Brass/Bronze
Cân bằng thủ công cho hệ HVAC thương mại
ProBalance Dynamic
Dynamic Balancing Valve
Van cân bằng động
DN15 – DN150
PN25
-10°C đến 120°C
Brass/Bronze
Tự động duy trì lưu lượng thiết kế
ProBalance PICV
Pressure Independent Control Valve
Van điều khiển độc lập áp suất
DN15 – DN150
PN25
-10°C đến 120°C
Brass/Bronze
Điều khiển lưu lượng và cân bằng áp suất trong cùng một thiết bị
