Van Điều Khiển 2 Ngã L2SR PN16 – Van Reverse Acting Cho Hệ Thống Nước Làm Mát Và Dầu Bôi Trơn
van clorius

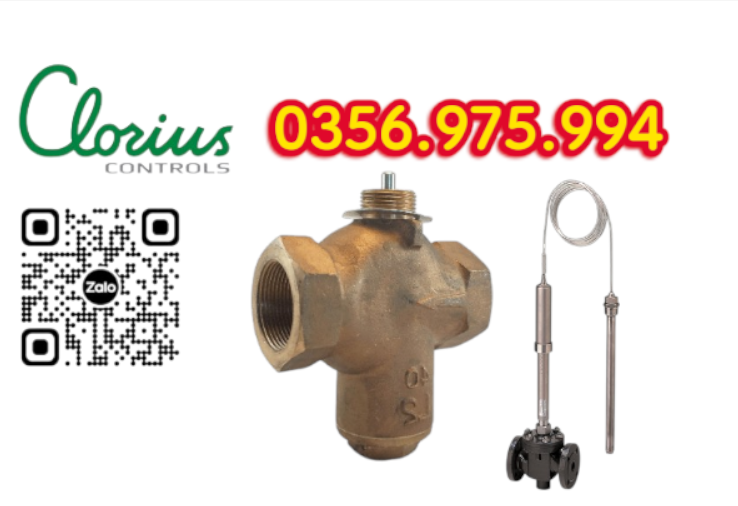

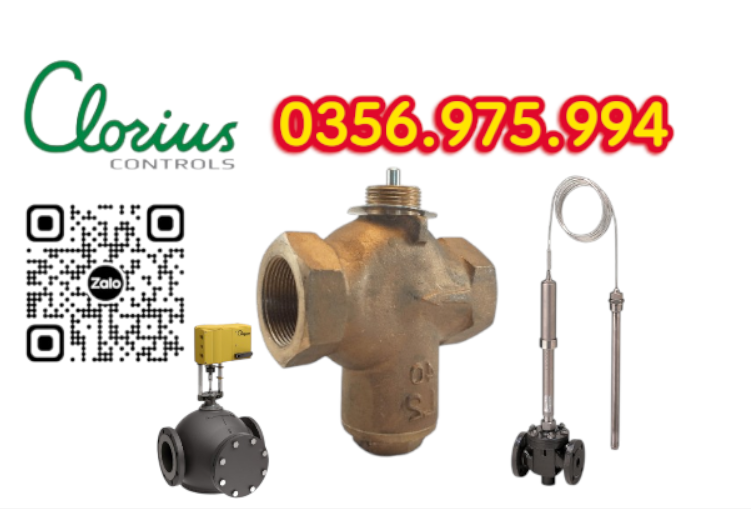

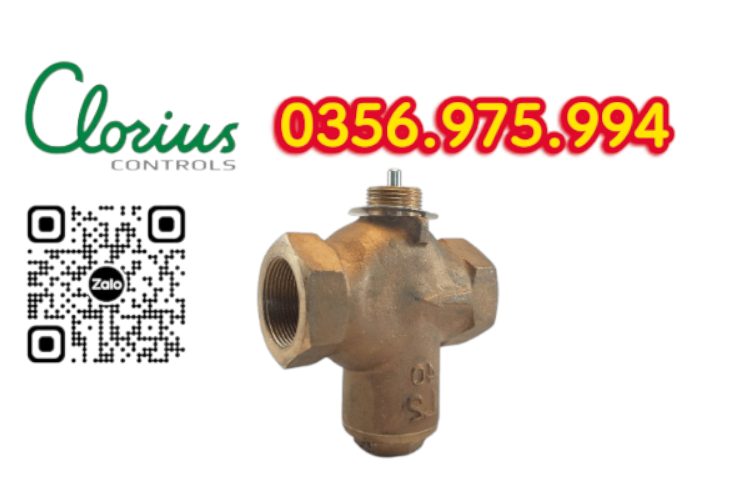

Giới thiệu van điều khiển L2SR
Van điều khiển 2 ngã L2SR là dòng van điều tiết kiểu reverse acting (thường đóng) được thiết kế chuyên dụng cho hệ thống nước làm mát, nước biển và dầu bôi trơn trong công nghiệp và hàng hải. Với thiết kế double seated cùng khả năng hoạt động ổn định dưới áp suất cao, van L2SR là giải pháp tối ưu cho các hệ thống điều khiển nhiệt độ và áp suất trong các ứng dụng cooling.
Van được sử dụng rộng rãi trong:
- Hệ thống nước làm mát công nghiệp
- Hệ thống cooling tàu biển
- Hệ thống dầu bôi trơn
- Nhà máy công nghiệp
- Hệ thống HVAC
- Hệ thống điều khiển nhiệt độ tự động
Thông số kỹ thuật van điều khiển L2SR
| Thông số | Giá trị |
|---|---|
| Model | L2SR |
| Loại van | Van điều khiển 2 ngã reverse acting |
| Áp suất danh định | PN16 |
| Kích thước | DN40 – DN50 |
| Kiểu seat | Double seated |
| Đặc tính lưu lượng | Linear |
| Độ rò rỉ | ≤ 0.5% Kvs |
| Khả năng điều chỉnh | Kvs/Kvr > 25 |
| Kiểu kết nối | Ren ISO 7-1 |
| Kiểu hoạt động | Normally Closed |
Cấu tạo van điều khiển L2SR
Van L2SR được chế tạo từ vật liệu cao cấp giúp tăng khả năng chống ăn mòn và nâng cao tuổi thọ vận hành.
Vật liệu cấu tạo
- Thân van: Gun Metal RG5 – W.No.2.1086
- Ty van: Stainless Steel W.No.1.4436
- O-ring: 70 NBR
- Gasket: Reinz-AFM34
Thiết kế double seated giúp giảm lực tác động lên actuator và cải thiện độ ổn định trong quá trình điều tiết.
Nguyên lý hoạt động của van L2SR
Van L2SR là loại reverse acting – normally closed.
Cơ chế hoạt động
- Khi chưa kết nối actuator, van được giữ ở trạng thái đóng nhờ lò xo tích hợp
- Khi có lực tác động lên ty van, van sẽ mở
- Khi nhiệt độ tăng, thermostat hoặc actuator điện/khí nén sẽ điều khiển van mở để làm mát hệ thống
Van hoạt động như một van cooling chuyên dụng trong các hệ thống điều khiển nhiệt độ.
Ưu điểm nổi bật của van điều khiển L2SR
Điều khiển làm mát hiệu quả
Thiết kế reverse acting giúp van tự động mở khi nhiệt độ tăng, tối ưu cho hệ thống cooling.
Hoạt động ổn định trong môi trường khắc nghiệt
Vật liệu Gun Metal và inox chống ăn mòn tốt trong môi trường nước biển và dầu bôi trơn.
Độ kín tốt
Tỷ lệ rò rỉ ≤ 0.5% Kvs theo tiêu chuẩn VDI/VDE 2174 giúp hệ thống hoạt động ổn định và tiết kiệm năng lượng.
Thiết kế dễ bảo trì
Kết cấu đơn giản giúp giảm downtime và thuận tiện cho việc bảo dưỡng.
Khả năng chịu áp cao
Van có khả năng làm việc ở áp suất PN16 phù hợp nhiều hệ thống công nghiệp hiện đại.
Ứng dụng van điều khiển L2SR
Van clorius điều khiển L2SR được sử dụng trong:
- Hệ thống nước làm mát
- Hệ thống cooling nước biển
- Hệ thống dầu bôi trơn
- Nhà máy nhiệt điện
- Tàu biển và offshore
- Hệ thống HVAC công nghiệp
- Dây chuyền công nghệ cần điều khiển nhiệt độ
Đặc biệt phù hợp cho các hệ thống cần:
- Van normally closed
- Điều khiển làm mát tự động
- Hoạt động ổn định lâu dài
- Chống ăn mòn cao
Thông số Kvs và lực actuator
| Model | Kết nối | Kvs (m³/h) | Hành trình | Max ΔpL | Lực actuator | Trọng lượng |
|---|---|---|---|---|---|---|
| L2SR DN40 | Rp 1½ | 20 | 8 mm | 2.7 bar | 400 N | 3.0 kg |
| L2SR DN50 | Rp 2 | 30 | 9 mm | 1.8 bar | 400 N | 4.0 kg |
Hướng dẫn lắp đặt van L2SR
- Có thể lắp theo phương ngang hoặc đứng
- Với nhiệt độ lưu chất trên 170°C cần sử dụng cooling unit
- Khi dùng actuator điện ở nhiệt độ cao cần sử dụng high temperature adaptor
- Đảm bảo lắp đúng chiều dòng chảy và đúng vị trí actuator
Vì sao nên chọn van clorius điều khiển L2SR?
Van điều khiển 2 ngã L2SR là lựa chọn lý tưởng cho các hệ thống cooling công nghiệp và hàng hải nhờ:
- Thiết kế reverse acting an toàn
- Khả năng chống ăn mòn cao
- Điều khiển lưu lượng chính xác
- Độ bền vượt trội
- Dễ bảo trì và vận hành
Sản phẩm giúp tối ưu hiệu suất làm mát, nâng cao độ ổn định hệ thống và giảm chi phí vận hành trong thời gian dài.
