Van Trộn Nhiệt Clorius M3F Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

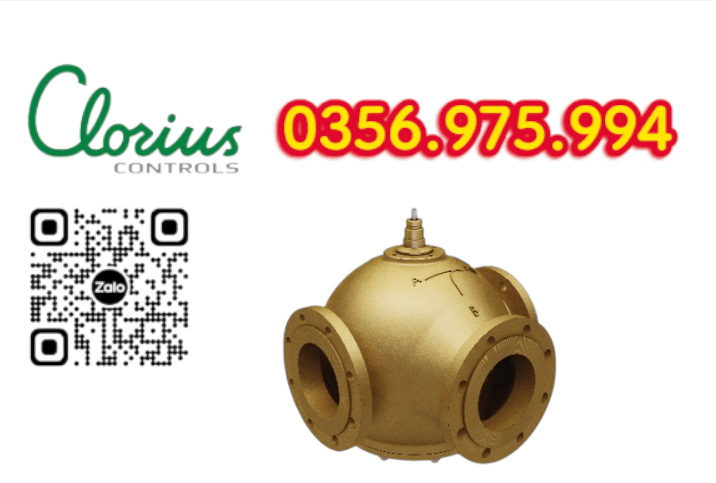

Van trộn nhiệt Clorius M3F là dòng van điều khiển 3 ngả (3-Way Control Valve) được phát triển bởi Clorius Controls, chuyên dùng để điều chỉnh nhiệt độ của nước nóng, dầu truyền nhiệt, dầu bôi trơn và các chất lỏng công nghiệp khác. Van có thể hoạt động như van trộn (Mixing Valve) hoặc van phân dòng (Diverting Valve) tùy theo cách lắp đặt trong hệ thống.

Van Trộn Nhiệt Clorius M3F Là Gì?

M3F được thiết kế để kết hợp với các bộ điều nhiệt cơ học hoặc bộ truyền động điều khiển nhằm duy trì nhiệt độ ổn định trong:

• Hệ thống gia nhiệt trung tâm.
• Nhà máy thực phẩm và đồ uống.
• Hệ thống dầu bôi trơn.
• Nhà máy hóa chất.
• Trạm nhiệt công nghiệp.
• Hệ thống hàng hải và tàu biển.

Điểm nổi bật của M3F là khả năng điều khiển tỷ lệ pha trộn giữa dòng nóng và dòng lạnh một cách chính xác để đạt nhiệt độ đầu ra mong muốn.

---

Cấu Tạo Của Van Trộn Nhiệt Clorius M3F

1. Thân Van (Valve Body)

Thân van thường được chế tạo từ:

• Gang cầu EN-GJS-400-15.
• Gang đúc công nghiệp chịu áp lực PN16.

Thiết kế mặt bích theo tiêu chuẩn EN 1092-2 giúp dễ dàng lắp đặt trong hệ thống đường ống công nghiệp.

2. Đĩa Van Và Ghế Van

Các bộ phận tiếp xúc trực tiếp với lưu chất gồm:

• Ghế van (Seat).
• Nón van (Cone).
• Trục van (Stem).

Đều được chế tạo từ thép không gỉ giúp:

• Chống ăn mòn.
• Chịu nhiệt tốt.
• Tăng tuổi thọ vận hành.

3. Ba Cổng Kết Nối

Van M3F có ba cửa chính:

• Cổng A.
• Cổng B.
• Cổng AB.

Trong chế độ trộn:

• A và B là hai đầu vào.
• AB là đầu ra sau khi hòa trộn.

Trong chế độ phân dòng:

• AB là đầu vào.
• A và B là hai đầu ra.

4. Bộ Điều Khiển Nhiệt

Van thường được kết hợp với:

• Thermostat cơ học Clorius.
• Bộ truyền động điện.
• Bộ truyền động khí nén.

Giúp tự động thay đổi vị trí trục van theo nhiệt độ hoặc tín hiệu điều khiển từ hệ thống.

Nguyên Lý Hoạt Động Của Van M3F

Chế Độ Van Trộn (Mixing)

Đây là ứng dụng phổ biến nhất.

Nguyên lý hoạt động:

1. Nước nóng hoặc dầu nóng đi vào cổng B.
2. Nước lạnh hoặc lưu chất nhiệt độ thấp đi vào cổng A.
3. Hai dòng được hòa trộn bên trong thân van.
4. Hỗn hợp sau trộn đi ra tại cổng AB.

Khi nhiệt độ đầu ra thấp hơn giá trị cài đặt:

• Van mở lớn hơn phía dòng nóng.
• Giảm lượng dòng lạnh.

Khi nhiệt độ đầu ra cao hơn giá trị cài đặt:

• Van mở nhiều hơn phía dòng lạnh.
• Giảm lượng dòng nóng.

Nhờ đó nhiệt độ tại cổng AB luôn được duy trì ổn định.

---

Nguyên Lý Điều Khiển Tự Động

Khi sử dụng với bộ điều nhiệt Clorius:

• Cảm biến nhiệt liên tục đo nhiệt độ môi chất.
• Chất lỏng hoặc sáp nhiệt trong cảm biến giãn nở theo nhiệt độ.
• Lực tác động được truyền qua ống mao dẫn tới bộ truyền động.
• Trục van dịch chuyển.
• Tỷ lệ mở giữa cổng A và B thay đổi.

Quá trình này diễn ra hoàn toàn tự động mà không cần can thiệp thủ công.

---

Đặc Điểm Kỹ Thuật Nổi Bật

---

Ưu Điểm Của Van Trộn Nhiệt Clorius M3F

Điều Khiển Nhiệt Độ Chính Xác

Van cho phép điều chỉnh liên tục tỷ lệ pha trộn giữa hai dòng lưu chất, giúp duy trì nhiệt độ đầu ra ổn định.

Hoạt Động Tin Cậy

Thiết kế hai ghế van cân bằng giúp:

• Giảm lực điều khiển.
• Đảm bảo lưu lượng ổn định.
• Giảm hao mòn cơ khí.

Tuổi Thọ Cao

Nhờ sử dụng:

• Thân gang cầu chịu lực.
• Chi tiết inox chống ăn mòn.
• Kết cấu cơ khí đơn giản.

Van có thể hoạt động ổn định trong nhiều năm với chi phí bảo trì thấp.

---

Ứng Dụng Thực Tế

Van M3F được sử dụng rộng rãi trong:

• Hệ thống nước nóng công nghiệp.
• Hệ thống HVAC.
• Nhà máy thực phẩm.
• Nhà máy dệt nhuộm.
• Hệ thống dầu bôi trơn động cơ.
• Nhà máy hóa chất.
• Tàu biển và giàn khoan ngoài khơi.

Kết Luận

Clorius M3F là van điều khiển nhiệt độ 3 ngả chuyên dùng cho các hệ thống gia nhiệt và điều khiển nhiệt công nghiệp. Với cấu tạo gồm thân gang cầu, trục và ghế van bằng inox, cùng khả năng hoạt động như van trộn hoặc van phân dòng, M3F giúp duy trì nhiệt độ chính xác, nâng cao hiệu suất hệ thống và đảm bảo độ tin cậy trong các ứng dụng công nghiệp, năng lượng và hàng hải
